Stor golvränna FURO 117

Robust rostfri golvränna anpassad för kök, restaurang samt industri med lättare belastningar.

Golvrännan är idealisk för kök, restauranger och industrier med lättare belastningar.
Konstruerad med V-formad botten för att underlätta självrensning och säkerställa effektiv vattenavrinning med minskad risk för stopp.
Tillverkas i rostfritt stål EN 1.4301 (SS 2333) eller syrafast rostfritt EN 1.4404 (SS 2348) för lång hållbarhet och ökad korrosionsbeständighet i fuktiga eller aggressiva miljöer.
Rännöverdelarna är vridbara 360°, vinkelställbara och teleskopiska för klinkergolv, massagolv, plastmatta samt stålslipat betonggolv.
Levereras med urtagbart vattenlås med handtag för enkel skötsel och underhåll.
EPDM-gummitätningar enligt standard EN 681-1 typ Wc, vilket säkerställer hög kvalitet och hållbar tätning.
Rostfritt, halkskyddat rutgaller utfört i delar med en maximal vikt på 6 kg per del, vilket gör dem lätta att hantera.

Variabel längd:

600-3000 mm (100 mm intervall), för golvtyp Plastmatta, Klinker K4 och K5.
600-2000 mm (100 mm intervall), för övriga golvtyper.
Standardbredd 300 mm.

Installation:

Levereras med täckning för att förhindra betong från att rinna ner i rännan under gjutning.
Utrustad med rejäla fästöron för säker förankring i bjälklaget.
Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).

L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

Utföranden

Variabel längd:

Längd (min-max) 500–20000 mm, i 100 mm intervall.
Maxlängd 3000 mm gäller för Klinker K4, K5 och Plastmatta.
Fast bredd: 300 mm.

Variabelt djup:

100 mm, ett bra val upp till 6000 mm.
150 mm, rekommenderas vid längder 6000–20000 mm.

Utloppsplacering:
Standard är mittplacerat utlopp men möjlighet finns att välja placering.

Ange c/c från vänster.

*För golvtyp Klinker K4 och K5 skiljer sig djupmåtten från ovan. Läs mer under "Vattengång, totalhöjd, överdelsdjup och fall mot utlopp".

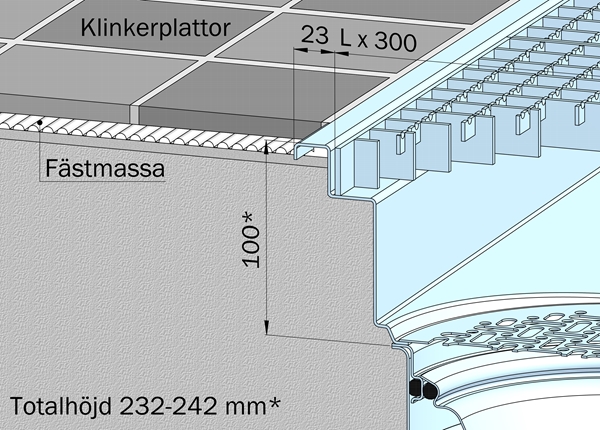

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

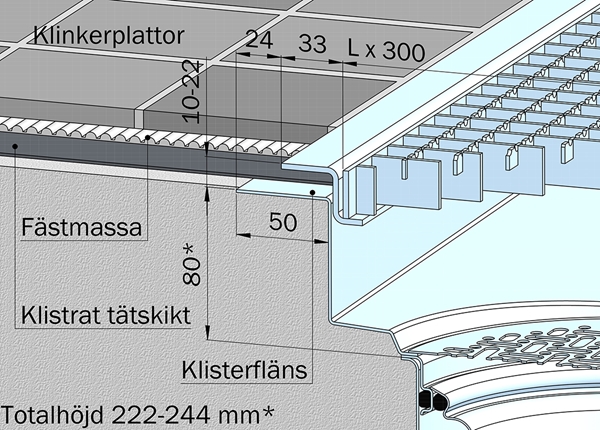

Klinker K4

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns

Tätskiktsanslutning: 50 mm bred rostfri klisterfläns

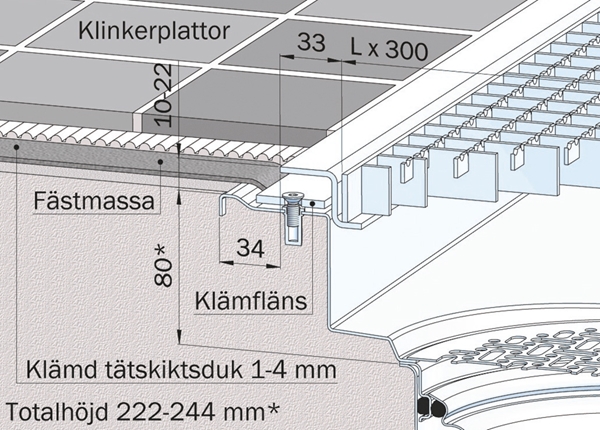

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

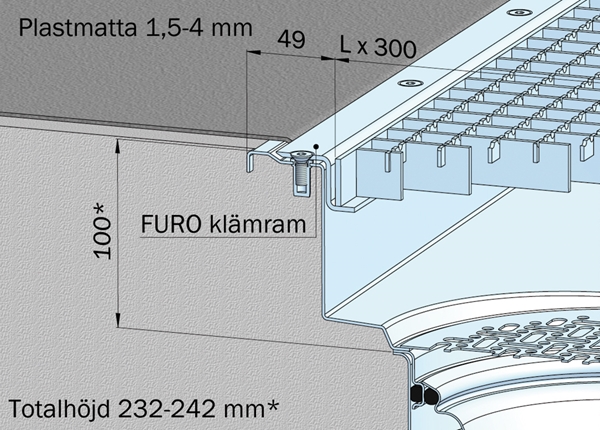

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Plastmatta på träbjälklag

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

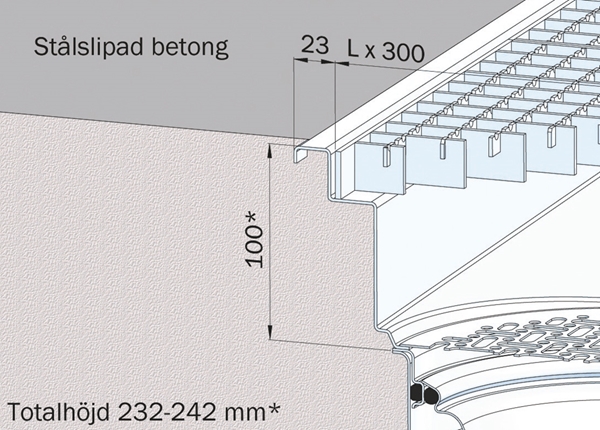

Stålslipat betonggolv

Golvmaterial: Betong

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

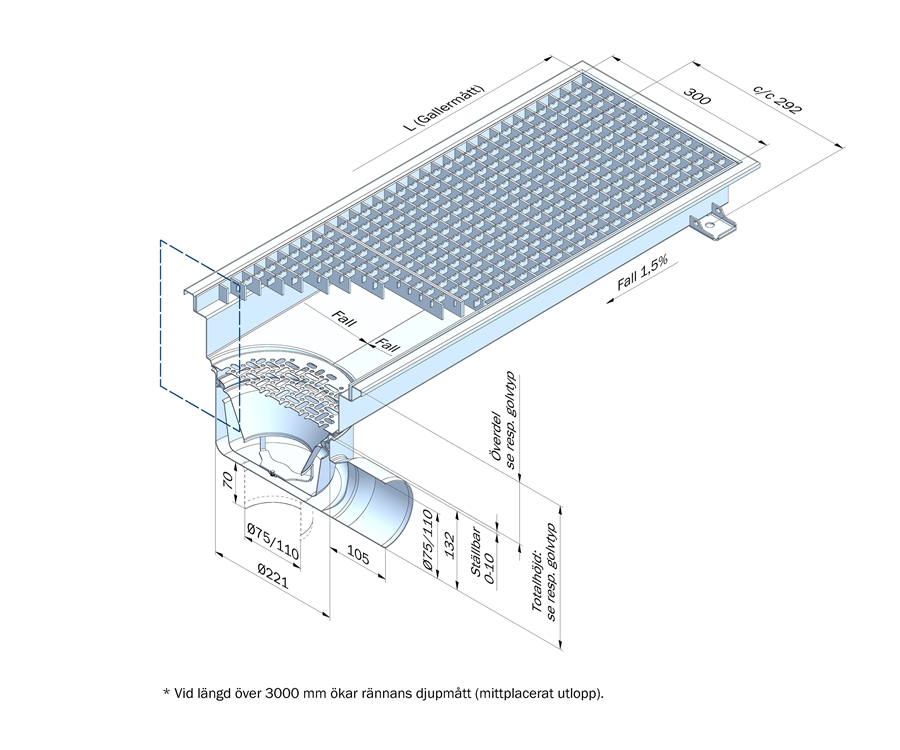

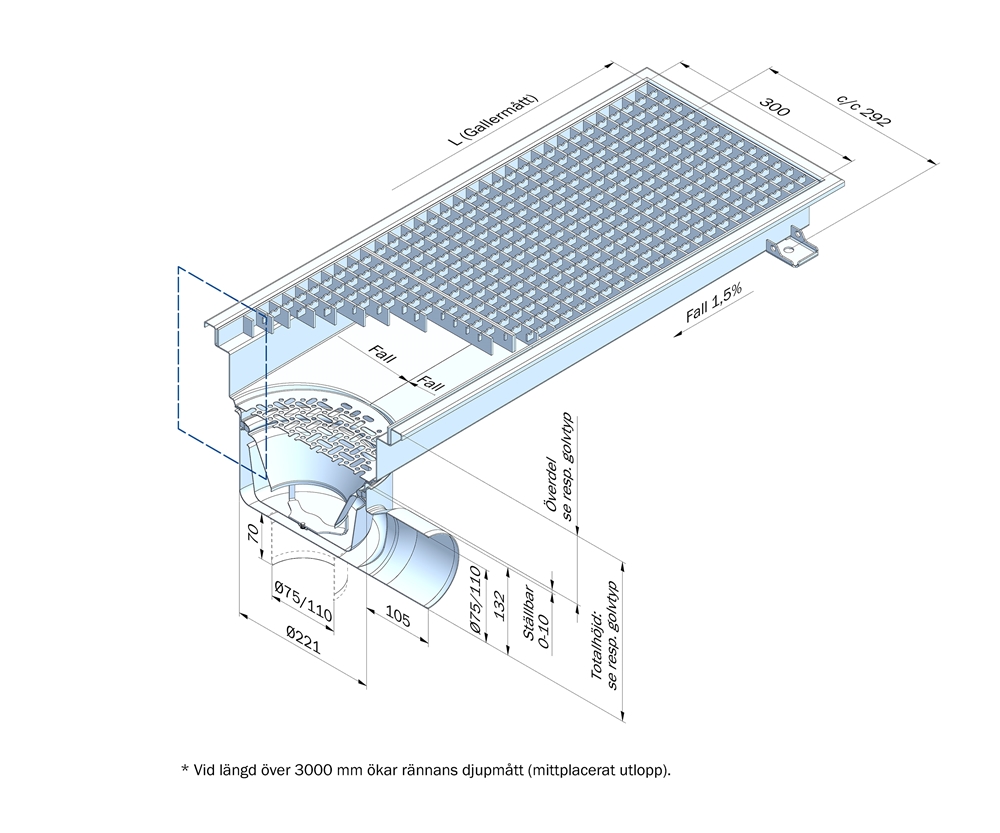

Mått för golvränna FURO 117

Djup: Vi längd över 3000 mm ökar rännans djupmått (mittplacerat utlopp).

Byggmått för golvränna FURO 117:

S1: 450 mm
F1: 410 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 117:

Överdelsdjupet (D) kan väljas mellan 100 och 150 mm (100 mm är standard för längder upp till 6000 mm).
För golvtypen klinkers K4 och K5 varierar överdelsdjupet (D) mellan 80 och 130 mm (80 mm är standard för längder upp till 3000 mm).
Totalhöjden (H) på FURO 117 varierar därmed mellan 232 och 282 mm (232 mm är standard för längder upp till 6000 mm).
Om en påbyggnadsdel eller inloppsdel väljs, ökar totalhöjden (H) med 82 mm.

Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

Vid längder upp till 6000 mm och rekommenderat djup på 100 mm blir fall mot utlopp minst 1 %.
Vid längder mellan 6000 – 20 000 mm och rekommenderat djup på 1 mm blir fall mot utlopp minst 1 %.

Vid andra behov än ovan rekommendationer påverkas fallet.
