Verkstadsränna FURO 150

Golvränna för verkstäder och tvätthallar.

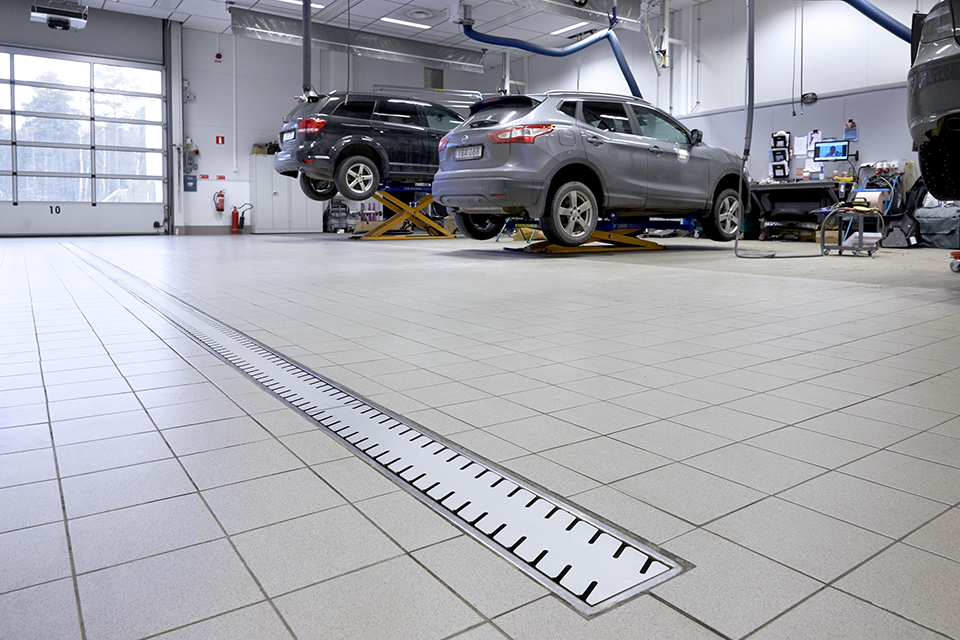

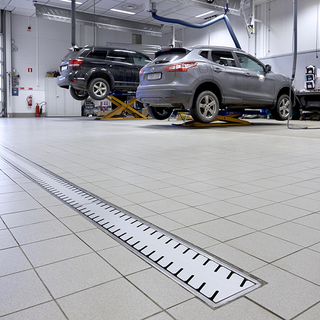

Rostfri golvränna idealisk för verkstäder och tvätthallar.

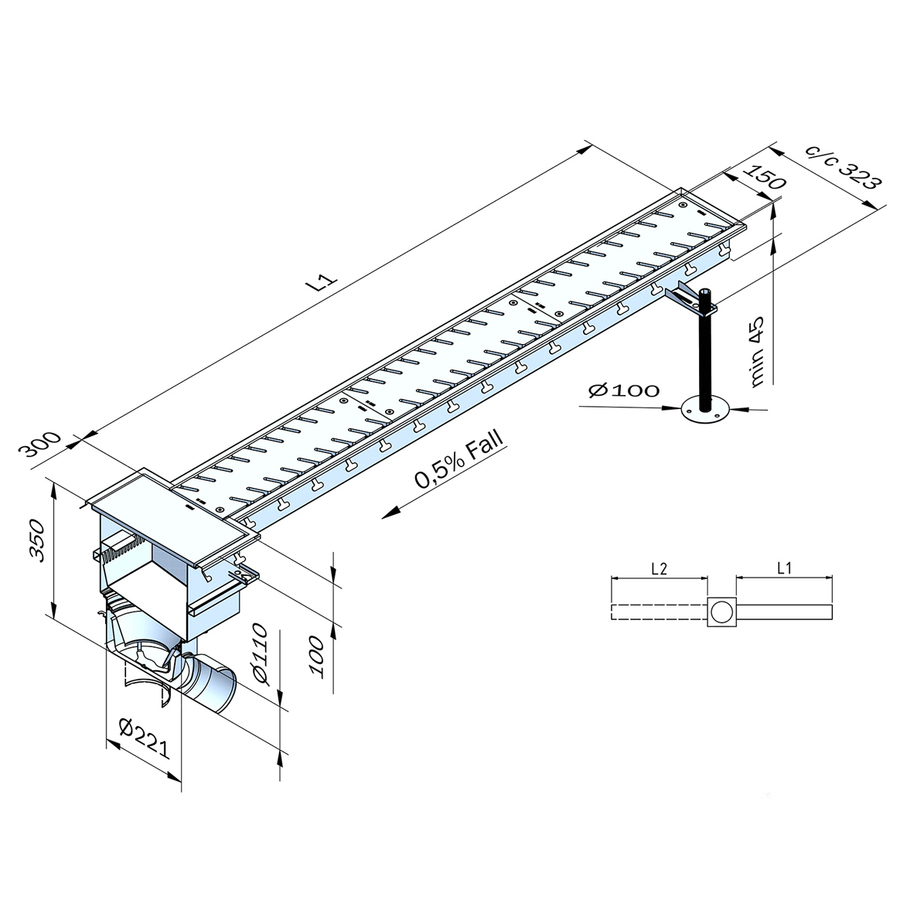

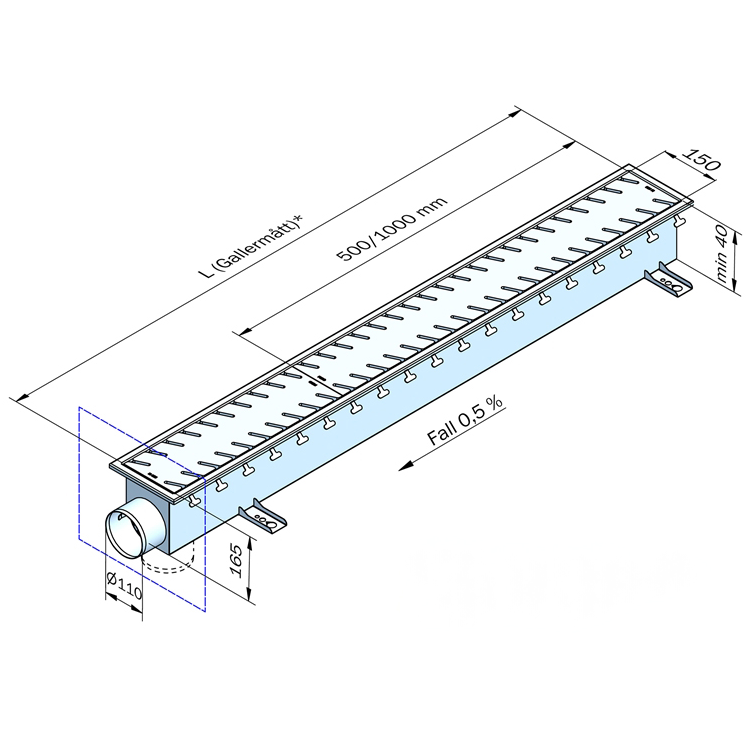

Valfri längd i 0,5-m intervall. 1 m – 100 m. Vid långa längder kan fler utlopp behövas. Vi längder över 4 m levereras rännan i sektioner mellan 1 – 3 m.
Bredd 150 mm.
Rännan utföres med fall 0,5%.
Kvalitet syrafast rostfritt EN 1.4404 (SS 2348).
För ingjutning i betonggolv.
Ränndelar för klinkergolv, massagolv samt stålslipat betonggolv.

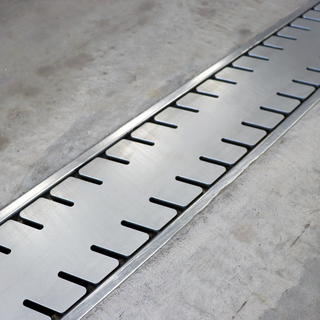

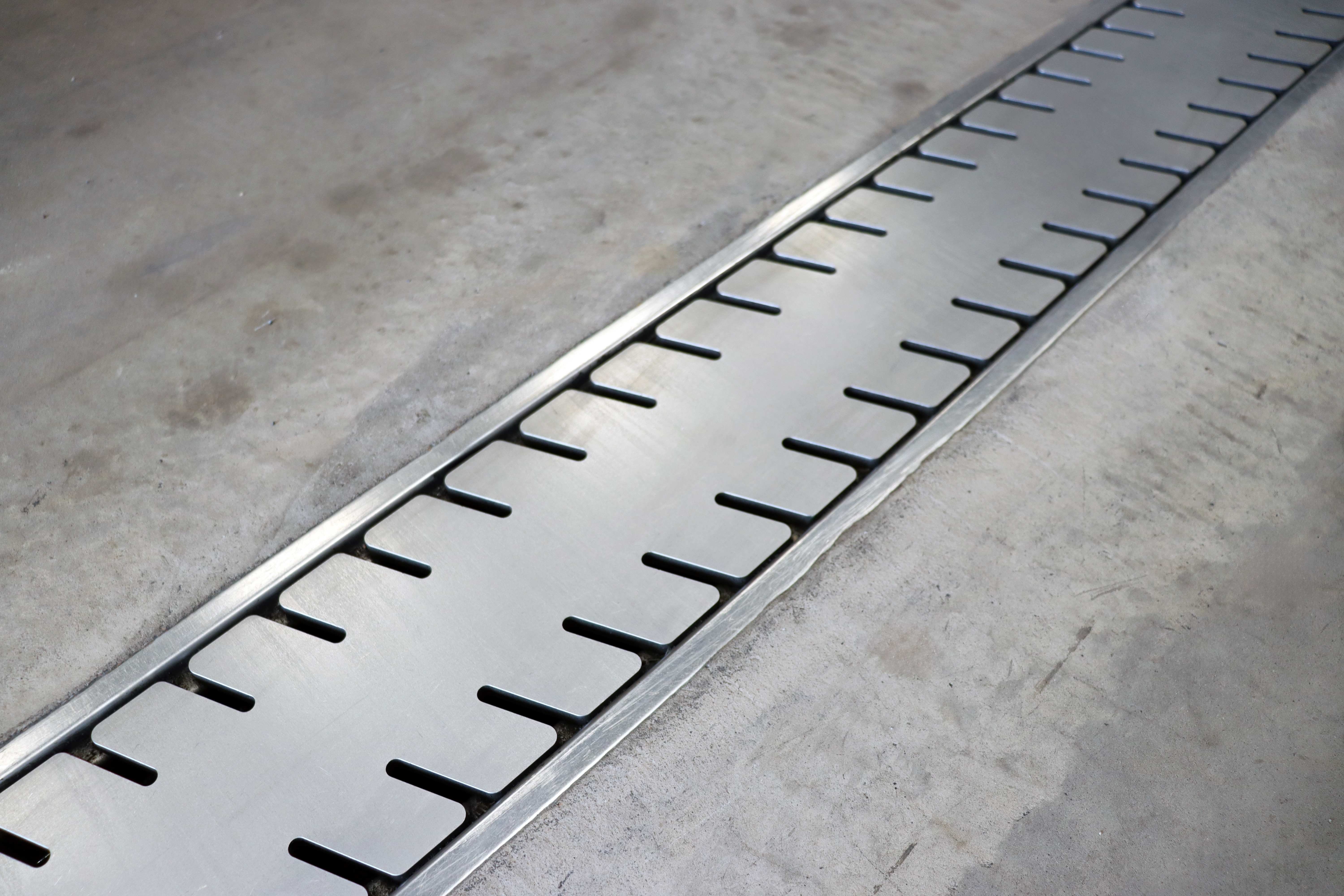

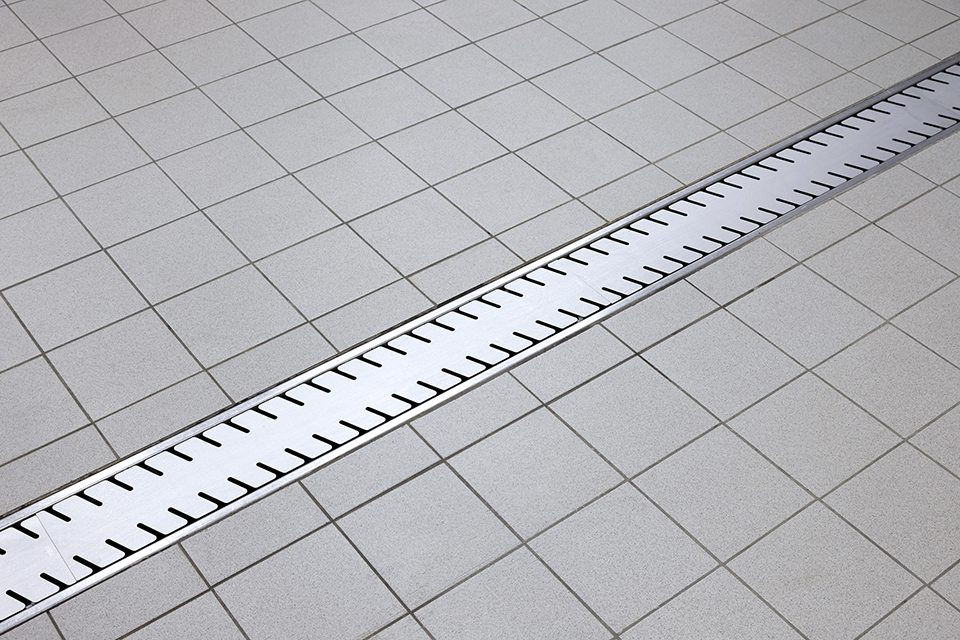

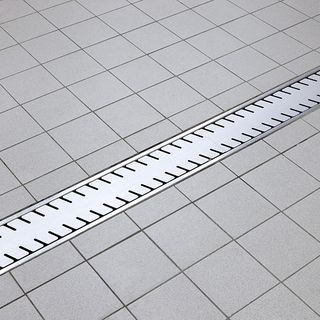

Levereras som standard med silplåt ”Pi” utfört i delar med maxvikt 11 kg per del.
Utan vattenlås.
Sido- eller bottenutlopp Ø 110 mm placerat vid en gavel.
Med innersil för utloppet.

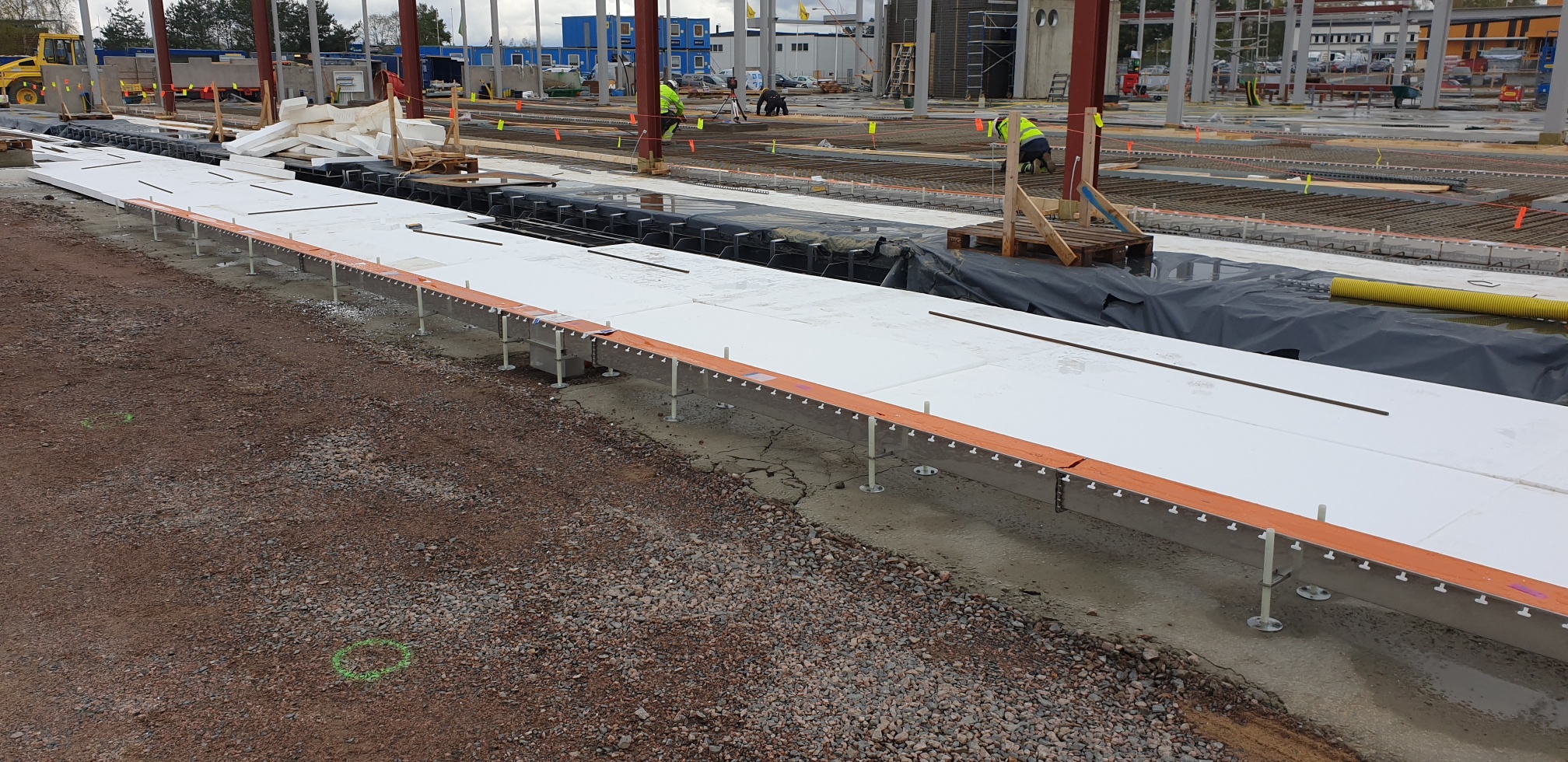

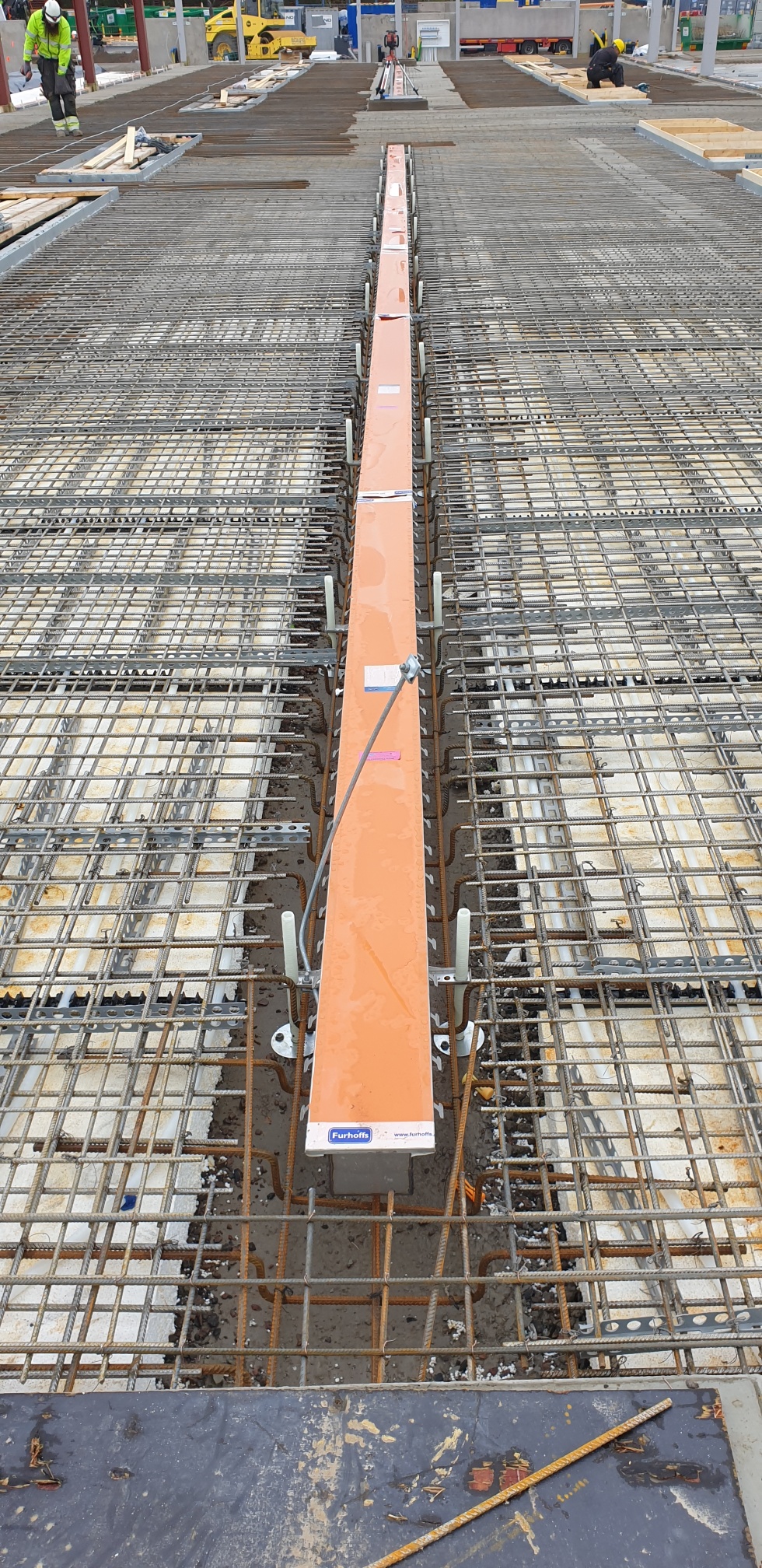

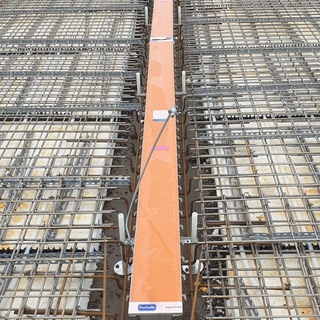

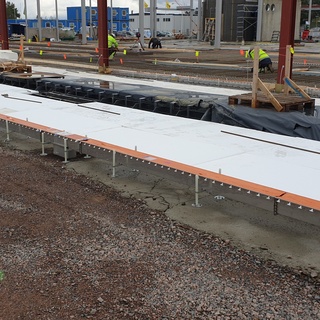

Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

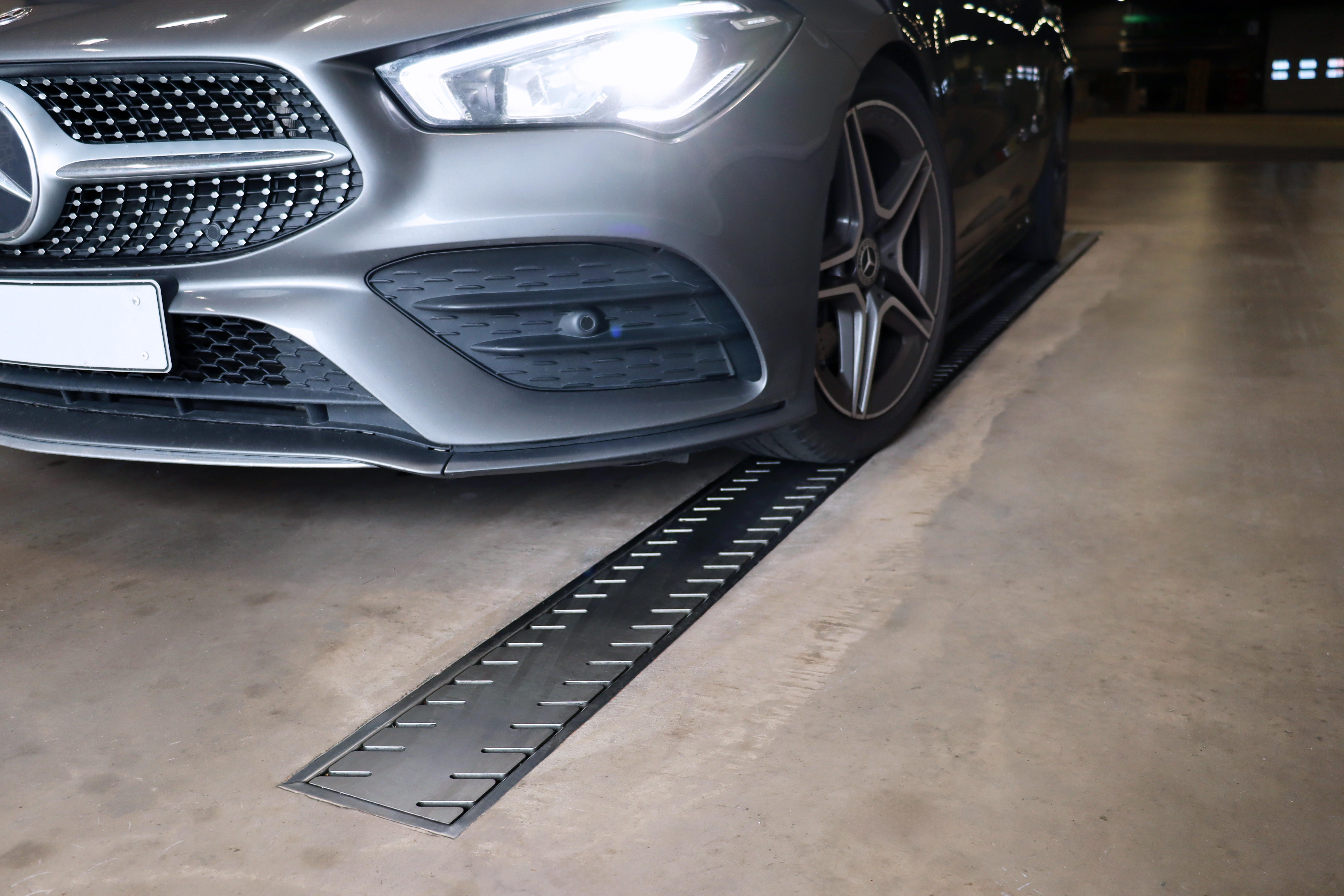

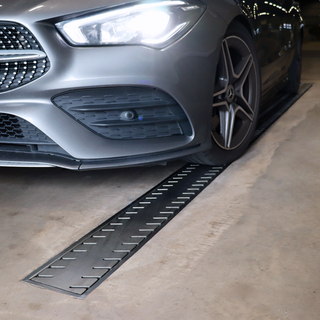

M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Avlopp i verkstäder och tvätthallar får i de flesta fall inte anslutas direkt till spillvattennätet eftersom risk för oljeläckage och andra föroreningar finns.
Verkstadsrännan är avsedd att anslutas till en oljeavskiljare och har därför inget vattenlås. Rännan är som standard utförd med spaltlock vilket minskar risken att verktyg och reservdelar faller ned i rännan.

Utföranden

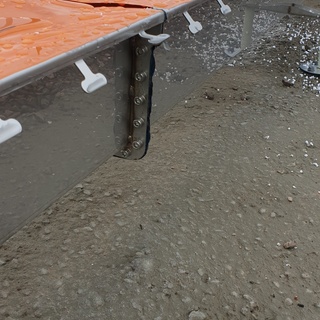

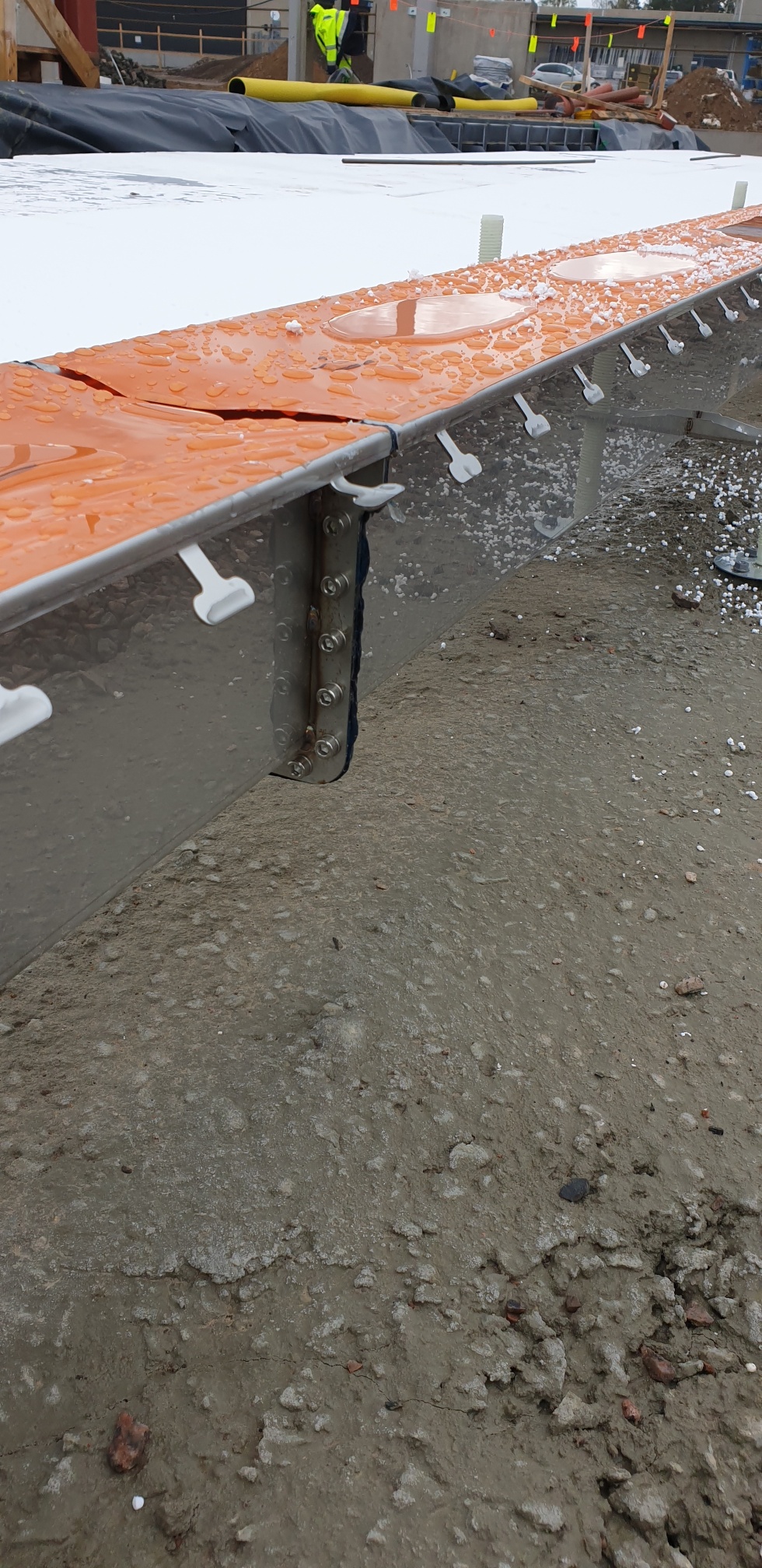

Skarvfläns:
Rännan levereras med skarvfläns med förmonterat packningsklister. Vid längder över 4000 mm levereras rännan i sektioner mellan 1000 - 3000 mm.

Grop:
Ränna med 300 x 300-grop och vattenlås med plats för silkorg alt. sandfång.

Placering: Gropen placeras i mitten eller valfritt.
Utlopp: Sida. alt botten Ø110 mm.

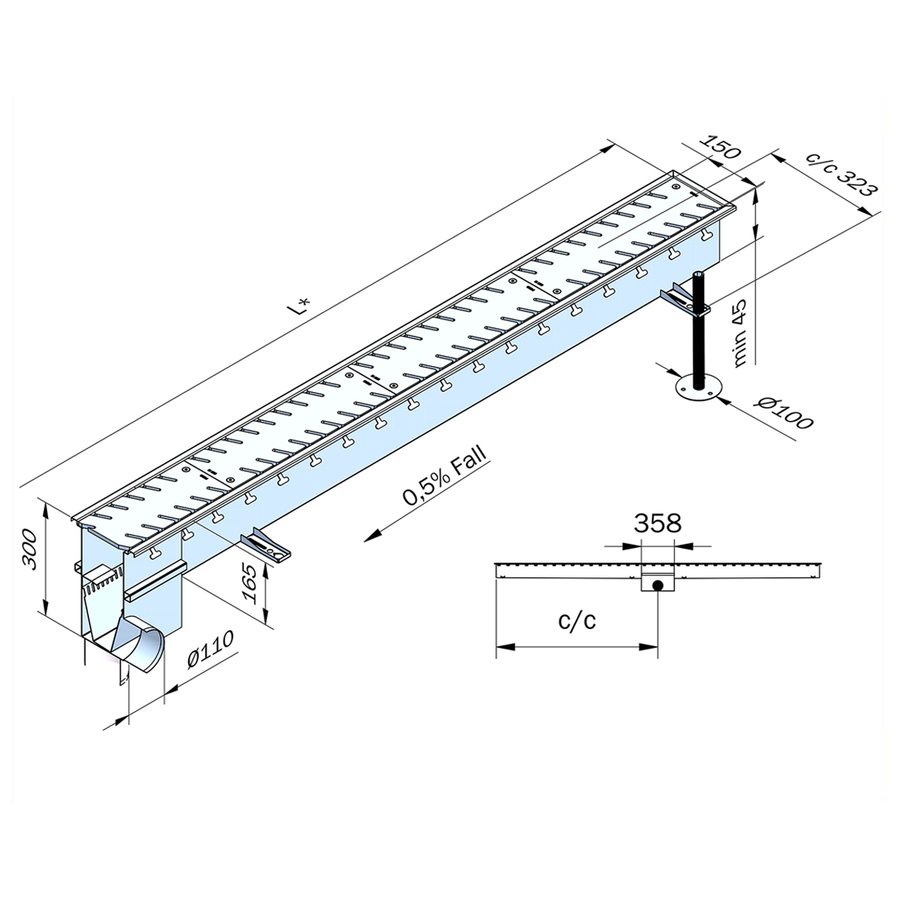

Djupare utloppsdel:
Ränna med djupare utloppsdel med plats för silkorg alt. sandfång.

Placering: Gavel alt. valfritt.
Utlopp: Sida. alt botten Ø110 mm.

Silplåt Pi, dim. 150x1000 mm

Art.nr. 1SLMP15101

Heltäckande lock, dim. 300x300 mm

Art.nr. 1HLM331

Silplåt Pi fastskruvat, dim. 150x1000 mm

Art.nr. 1SLMPS15101

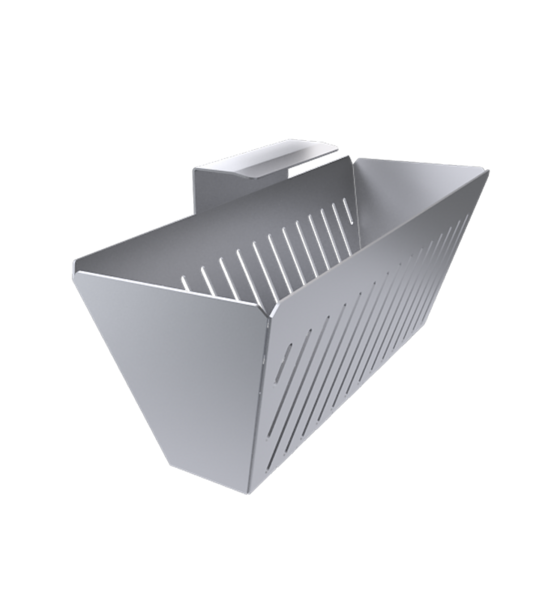

Silkorg

Volym 2,0 L.

Art.nr. 1SK150

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Extra förstärkningslist

Förstärkning under rännans kant, rekommenderas vid hög trafikbelastning över rännan.

Art.nr. 1EF159

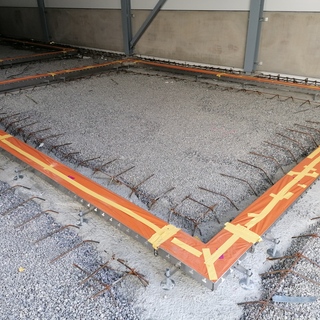

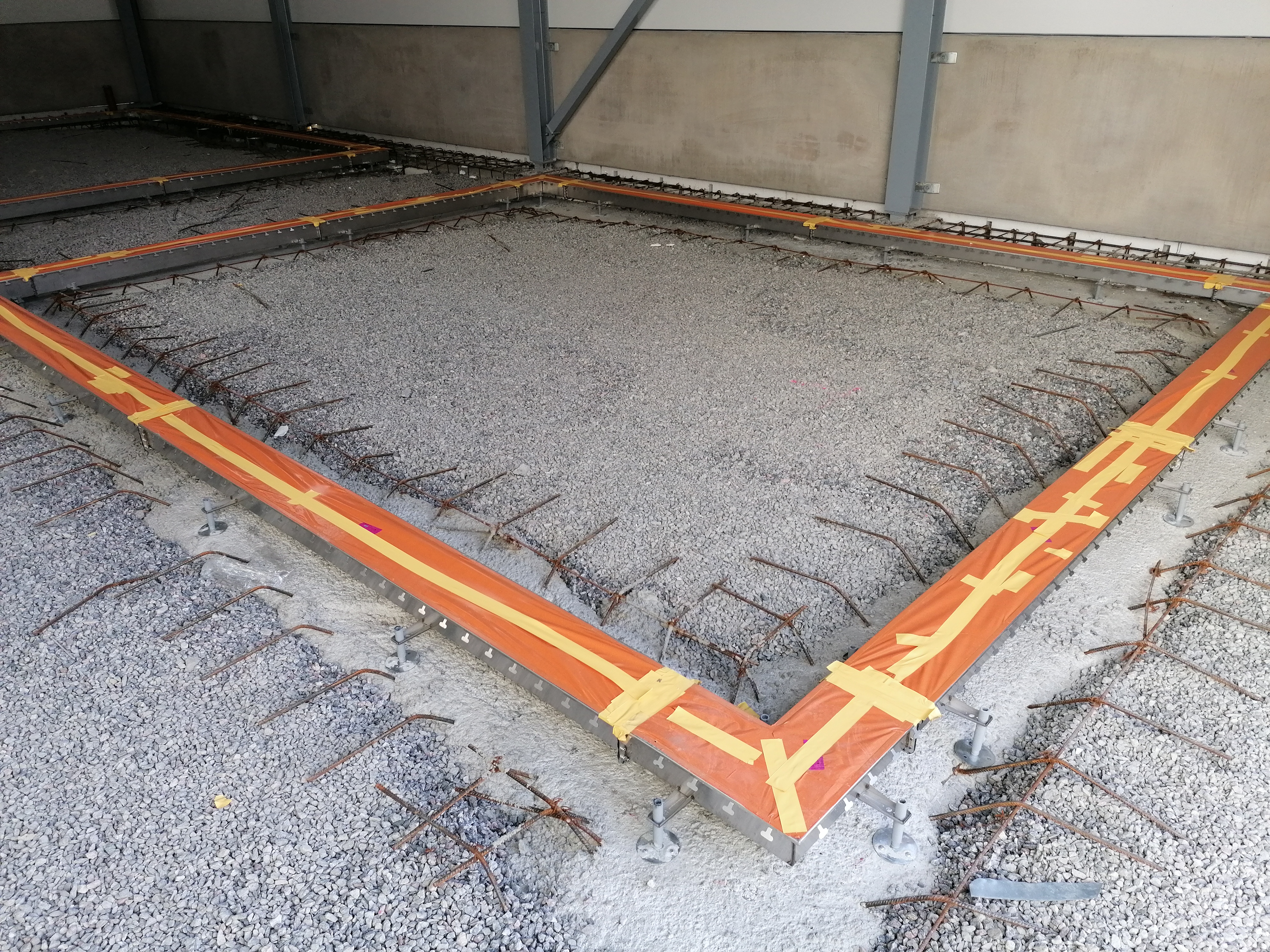

Ränna i vinkel

Rännan tillverkas i en 90-graders vinkel, där L1 och L2 representerar gallermåtten.
Utloppsbrunnen placeras i vinkeln för effektiv avrinning.

Art.nr. 1VRGV

Flera utlopp

Ränna med flera utlopp, kompletteras med c/c mått.

Art.nr. 1VRUR

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16
