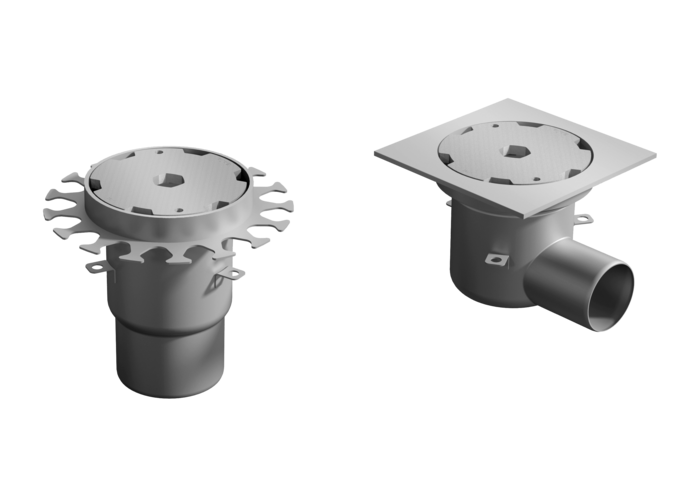

Golvbrunn FURO 139

Golvbrunn FURO 139

Robust golvbrunn anpassad för miljöer med tyngre belastningar såsom industri, verkstad, garage och parkeringshus. Brunnens spaltlock tål tung trafik. Finns tillgänglig på lager för snabb leverans.
  • Brunnens robusta konstruktion och spaltlock med belastningsklass M125 gör den idealisk för miljöer med tung trafik såsom industri, verkstad, garage och parkeringshus.

  • Konstruerad för ingjutning i betonggolv med vridbara 360°, vinkelställbara och teleskopiska överdelar för många vanliga golvtyper som klinkergolv, massagolv, och stålslipat betonggolv.

  • Golvbrunnen tillverkas i syrafast rostfritt stål EN 1.4404 (SS 2348) för lång hållbarhet och hög motståndskraft mot korrosion.

  • EPDM-gummitätningar enligt EN 681-1 typ Wc.

  • Utrustad med ett urtagbart vattenlås med handtag för enkel rengöring och underhåll.

  • Finns på lager för omgående leverans.


Installation:

  • Brunnen levereras med täckning för att förhindra betong från att rinna ner i brunnen under gjutning.
  • Utrustad med rejäla fästöron för säker förankring i bjälklaget.
  • Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
  • Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).



  • M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Omgående leverans

Utföranden

Klinker K3

Klinker K3

Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen
Massagolv

Massagolv

Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa
Stålslipat betonggolv

Stålslipat betonggolv

Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

Mått för golvbrunn FURO 139


Byggmått för golvbrunn FURO 139:



S1: Ø 260 mm

F1: Ø 180 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.


Mått för FURO 139:
Överdelsdjup (D) är 29 mm.
Totalhöjden (H) blir då 146 mm.

Fall mot utlopp:
Fall mot utlopp är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm
Kapacitet 1,4 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 1,7 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 1,4 l/s

Vattenlås

Vattenlås

Vattenlås som ingår som standard. Kan eftermonteras.

Art.nr. 126VH2

Vattenlås, avstängningsbart

Vattenlås, avstängningsbart

Vattenlås som kan stängas av med en nyckel. Vid val av tillbehör behövs en påbyggnadsdel.

Art.nr. 126VA2

Vattenlås, mekaniskt luktstopp

Vattenlås, mekaniskt luktstopp

Vattenlås med med mekaniskt luktstopp.

Art.nr. 126VL12

Spaltlock, M125

Spaltlock, M125

Robust och hållbart spaltlock anpassat för tung trafik.

  • Belastningsklass: M125

Art.nr. Z-126SLM11

Lyftkrok

Lyftkrok

Lyftkrok för rutgaller och silplåtar.

Art.nr. 1LK1

Silkorg

Silkorg

Mindre silkorg.

  • Volym: 2,5 dl.
  • Kapacitet: 1,2 l/s.

Art.nr. 133SK12

Silkorg, 5 dl

Silkorg, 5 dl

Silkorg som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.

  • Volym: 5 dl.
  • Kapacitet: 1,5 l/s.

Art.nr. 133SK22

Sandfång

Sandfång

Volym: 5 dl.

Kapacitet: 5,5 l/s.

Art.nr. 126SF52

Sandfång, 3 dl

Sandfång, 3 dl

Sandfång som passar i spygattutförande och i brunn med tilläggsdetalj påbyggnadsdel.
Volym: 3 dl.
Kapacitet: 0,6 l/s.

Art.nr. 133SF21

Nyckel till vattenlås

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 126VA2.

Art.nr. 1NV2

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm.
Ökar totalhöjden med 60 mm.

Art.nr. 1VIN126

Jordfläta

Jordfläta

Fabriksmonterad jordfläta för potentialutjämning.

Art.nr. 1VJF

Fastskruvning av spaltlock

Fastskruvning av spaltlock

Art.nr. 1VF139

Radontätning

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Påbyggnadsdel

Påbyggnadsdel

Ger plats för extra stora tillbehör.
Ökar totalhöjden med 60 mm.

Art.nr. 1VPA126

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30
