Rostfri golvbrunn för dusch, bad och omklädning. Designad för långvarig hållbarhet och enkel installation i kommersiella och offentliga våtutrymmen.

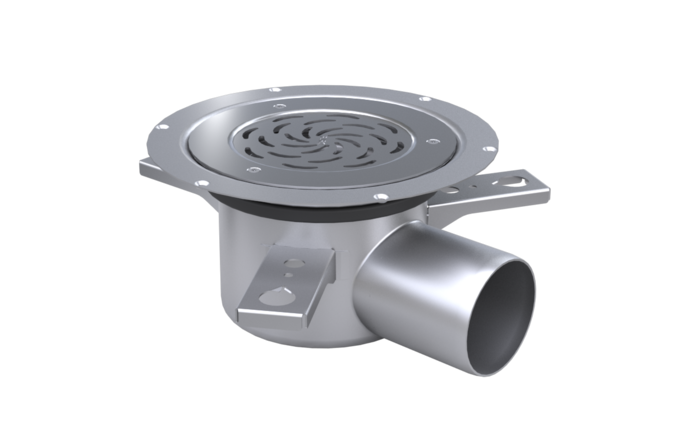

Golvbrunn FURO 006

Liten rostfri golvbrunn idealisk för våtutrymmen i offentliga miljöer som duschar och omklädningsrum. Finns på lager för snabb leverans.

Brunnen är idealisk för våtutrymmen i offentliga miljöer som duschar och omklädningsrum.
Anpassad för olika bjälklag och byggtekniker. Utformad för ingjutning i betonggolv och montering i träbjälklag.
Tillverkad i rostfritt stål EN 1.4301 (SS 2333), vilket garanterar hållbarhet och lång livslängd.
Silöverdelar anpassade för klinkergolv, massagolv och plastmatta, med vinkelställbara och 20 mm teleskopiskt ställbara funktioner.
Levereras med silen "Swirl". Fler alternativ finns tillgängliga som tillbehör. För golvtyp matta är silen fastskruvad med tre skruvar.
Urtagbart vattenlås med handtag, vilket underlättar rengöring och underhåll.
Utrustad med EPDM-gummitätningar enligt EN 681-1 typ Wc, för säker och tät installation.
Finns på lager för omgående leverans.

Installation:

Underdelen levereras täckt för att förhindra att betong rinner ner under gjutning.
Rejäla fästöron möjliggör enkel höjdjustering ovanifrån.

K3 För utrymmen utan körtrafik. Provad enligt SS-EN 1253-1 med 2 kN belastning.
L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.

FURO 006 är typgodkänd TG No 1299 och uppfyller kraven i den gällande normen för golvbrunnar, SS-EN 1253-1. Godkännandet gäller för montering i betongbjälklag för klinkergolv, plastmatta eller massagolv. Även för träbjälklag i kombination med plastmatta och klinkergolv. FURO 006 är även typgodkänd för brandklass EI 60 enligt Kiwa Certifikat TG 1670. Godkännandet gäller för montering i minimum 200 mm betongbjälklag.

Golvbrunnen levereras som standard komplett med vattenlås och silöverdel för den golvtyp som väljs.
Golvbrunnsdel och silöverdel kan även beställas var för sig. Detta är fördelaktigt när beslutet om golvtyp tas i ett sent skede i byggprocessen. Med brunnsdelen installerad kan denna kompletteras i efterhand med den silöverdel som passar för den valda golvtypen.

Utföranden

Klinker K3

Golvmaterial: Klinker i fästmassa

Tätskikt: Golv utan tätskikt

Tätskiktsanslutning: Ingen

Klinker K5

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

Klinker K5 på träbjälklag

Golvmaterial: Klinker direkt på tätskikt

Tätskikt: Tätskikt/Manschett som kläms fast

Tätskiktsanslutning: Klämfläns

Massagolv

Golvmaterial: Massagolv

Tätskikt: Epoxy- eller akrylmassa

Tätskiktsanslutning: Massafläns med ursparing för massa

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Plastmatta på träbjälklag

Golvmaterial: Plastmatta 1,5-4 mm

Tätskikt: Plastmatta

Tätskiktsanslutning: FURO klämram

Mått för golvbrunn FURO 006.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".

Byggmått för golvbrunn FURO 006:

S₁ = Ø 380 mm
F₁ = Ø 320 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 006:
Överdelsdjup (D) varierar beroende på golvtyp. Nedan anges måtten tillsammans med eventuella anmärkningar:

Massagolv: 21–41* mm
Plastmatta: 18–38* mm
Klinkers K3: 25–45* mm
Klinkers K5: 18–38* mm – (D) mäts till tätskiktsnivå
Plastmatta på träbjälklag: 18 mm – (D) mäts till tätskiktsnivå
Klinkers K5 på träbjälklag: 18 mm – (D) mäts till tätskiktsnivå

*Måttintervallet indikerar att överdelen är ställbar och kan justeras.

Totalhöjden (H) blir då följande:

Massagolv: 120–140 mm
Plastmatta: 117–137 mm
Klinkers K3: 124–156 mm
Klinkers K5: 124–156 mm
Plastmatta på träbjälklag: 117 mm
Klinkers K5 på träbjälklag: 124 mm

Fall mot utlopp:
Fallet är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm
Kapacitet 1,1 l/s

B 75

Bottenutlopp Ø75 mm
Kapacitet 1,4 l/s

B 110

Bottenutlopp Ø110 mm
Kapacitet 1,2 l/s

B 75 utan fästöron

Bottenutlopp Ø75 mm
Kapacitet 1,4 l/s

Vattenlås

Vattenlås som ingår som standard. Kan eftermonteras.

Art.nr. 133VH22

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp. Ersätter standardvattenlås.
Kan eftermonteras.

Art.nr. 133VL12

Sil Swirl

Standardsil för FURO 006.
Belastningslklass: K3

Art.nr. 133S1K1

Sil Classic

Standardsil för FURO 007.
Belastningsklass: K3.

Art.nr. 133SC1K1

Sil Classic, med urtag

Sil Classic med urtag Ø 40 mm.
Belastningsklass: H1,5

Art.nr. 133SCU1K1

Sil Classic, syrafast

Sil Classic tillverkad i syrafast rostfritt stål EN 1.4404. Ett lämpligt val till badhusanläggningar.
Belastningsklass: L15.

Art.nr. 133SC1L2

Sil Swirl, plastmatta

Standardsil för FURO 006 för plastmatta.
Belastningslklass: K3

Art.nr. 133S2K1

Sil Classic, för plastmatta

Silen ingår som standard.
Belastningsklass: K3.

Art.nr. 133SC3K1

Sil med urtag, för plastmatta

Sil Classic för plastmatta med urtag Ø 40 mm.
Belastningsklass: H1,5.

Art.nr. 133SCU2K1

Sil Classic för plastmatta, syrafast

Sil Classic för plastmatta, tillverkad i syrafast rostfritt stål EN 1.4404. Ett lämpligt val för badhusanläggningar.
Belastningsklass: L15.

Art.nr. 133SC2L2

Täcklock

Lock för täckning av brunn.
Locket är inte gastätt.
Belastningsklass: L15

Art.nr. 133TL1L1

Lyftkrok

Praktisk och ergonomisk lyftkrok för enkel hantering av brunnssilar. Ger ett stabilt grepp och underlättar lyft vid rengöring och underhåll för en smidig och säker arbetsprocess.

Art.nr. 1LK2

Gastätt innerlock

Ett lock som stänger brunnen och ersätter vattenlåset.

Art.nr. 133GIH2

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Monteringsfixtur, 200 mm

Monteringsfixtur FUROFIX. Monteringsfixturen ger enkel justering ovanifrån.
Använd med fördel tillsammans med installationstillbehör "Bits till fixtur".

Höjd: 200 mm.

Art.nr. 1FUROFIX200

Bits till monteringsfixtur

För enkel justering av monteringsfixtur.

Art.nr. 1BITS15

Monteringsfixtur, 300 mm

Monteringsfixtur FUROFIX. Monteringsfixturen ger enkel justering ovanifrån.
Använd med fördel tillsammans med installationstillbehör "Bits till fixtur".
Höjd: 300 mm

Art.nr. 1FUROFIX300

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Skärmall

Skärmall för plastmatta och tätskiktsduk.

Art.nr. 133SM1

Monteringsplatta, träbjälklag

Monteringsplatta för golvbrunn i träbjälklag.

Art.nr. 133MP1

Dokumentation

Monteringsanvisning FURO 006

Byggvarudeklaration

Drift och skötsel

Omgående leverans

RSK-nummer

Teknisk översikt

Typgodkännande brand EI60 FURO 006

Monteringsanvisning för jordfläta
