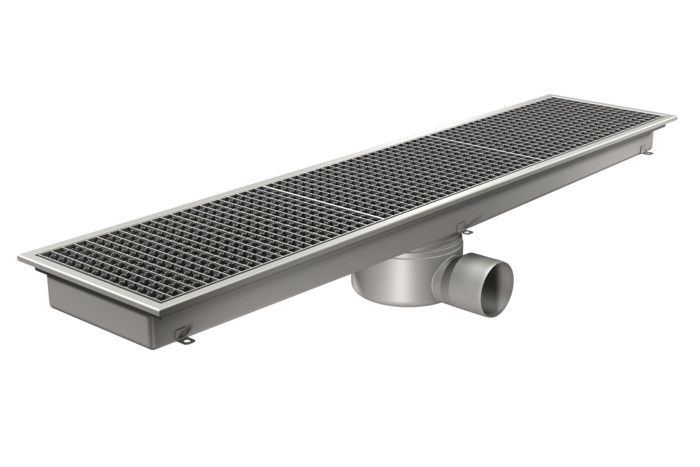

Hygienränna FURO 176

Hygienränna FURO 176

För höga hygienkrav inom livsmedelsindustrin m.m.

Valfri längd x bredd 300 mm.
Kvalitet syrafast rostfritt EN 1.4404 (SS 2348).
För ingjutning i betonggolv.
Fasta överdelar för klinkergolv, massagolv, plastmatta samt stålslipat betonggolv.
Urtagbart vattenlås med handtag.
Levereras med rostfritt rutgaller.
I variantutförande kan vi leverera ett speciellt hygienlamellgaller som är helt fritt från bakteriesamlande spalter.
Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

HYGIENUTFÖRANDE INNEBÄR:

Brunn och ränna har rundad botten och sidor som är lätt åtkomliga utan bakteriesamlande spalter.
Vattenlåset och dess tätning är lätt att ta ur för inspektion och rengöring.
Inget vatten står kvar i brunnen när vattenlåset tagits ur.
Alla ytor är i betat utförande.
Golvrännorna för klinkergolv är utförda utan dränerings spalter eller hål vid tätskiktsflänsarna eftersom detta ej kan utföras hygieniskt.

Utföranden

Mått för golvränna FURO 176:

Djup: Vid längd över 3000 mm ökar rännans djupmått.


Byggmått för golvränna FURO 176:

S1: 410 mm
F1: 370 mm

Vattenlås

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstägningsbart

Vattenlås, avstägningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Lyftkrok

Lyftkrok

Lyftkrok för rutgaller och silplåtar.

Art.nr. 1LK1

Silkorg, 2,7 liter

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

Volym: 2,7 liter
Kapacitet: 4,0 liter/sek

Art.nr. 220SK41

Silkorg, 1,2 liter

Silkorg, 1,2 liter

Volym: 1,2 liter
Kapacitet: 4,0 liter/sek

Art.nr. 220SK32

Sandfång, 1,5 liter

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

Volym: 1,5 liter.
Kapacitet: 1,5 liter/sekund.

Art.nr. 220SF41

Sandfång, 0,9 liter

Sandfång, 0,9 liter

Volym: 0,9 liter.
Kapacitet: 1,5 liter/sekund.

Art.nr. 220SF61

Nyckel till vattenlås

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Förhöjningsring

Förhöjningsring

Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.

Art.nr. 220FR12

Jordfläta

Jordfläta

Fabriksmonterad jordfläta för potentialutjämning.

Art.nr. 1VJF

Fastskruvning av galler

Fastskruvning av galler

Galler fäst med skruv.

Art.nr. 1VFG

Spygatt

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Gavelplacerad utloppsdel

Gavelplacerad utloppsdel

Utloppsdel placerad i änden av rännan.

Art.nr. 1VGU

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Bits till ställben plast

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Ställben av plast

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Dokumentation

Teknisk översikt

Monteringsanvisning FURO 176

Drift och skötsel

Byggvarudeklaration
