Låg ROT-golvränna FURO 125

Låg ROT-golvränna FURO 125

Lågbyggd rostfri golvränna särskilt framtagen för ombyggnad- och renoveringsprojekt (ROT) som kräver hög vattengång.
  • Rännans lågbyggda konstruktion gör den optimal för ROT-projekt som kräver hög vattengång och har snäva installationsutrymmen.
  • Tillverkad i rostfritt EN 1,4301 (SS 2333) eller syrafast rostfritt EN 1,4404 (SS 2348) för hör korrosionsbeständighet och lång hållbarhet.
  • Utrustad med urtagbart vattenlås vilket ger enkel åtkomst för skötsel och rengöring.

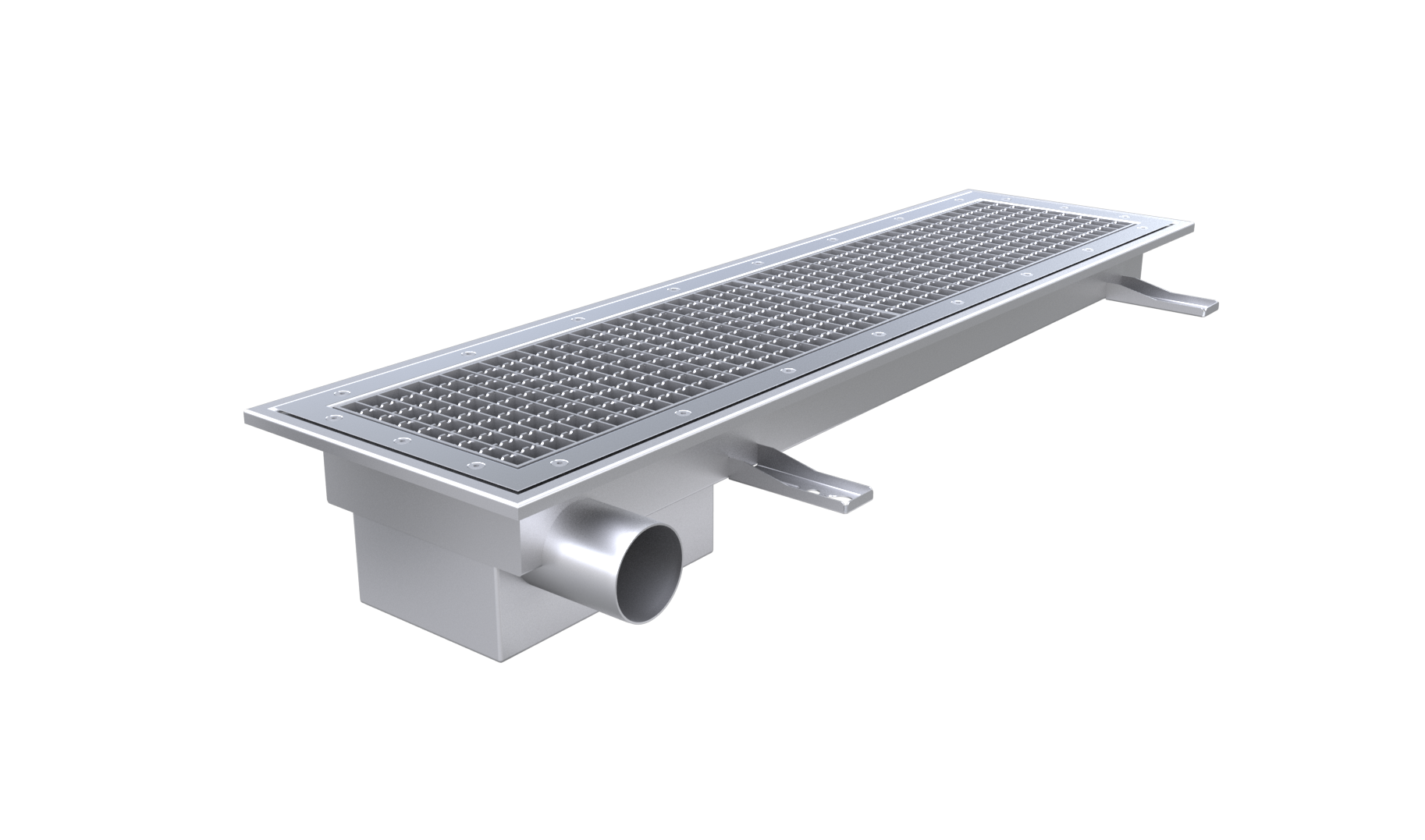

  • Fast utloppsdel placerat vid vänster kortsida upp till längd 1500 mm (se produktbild). Vid sidoutlopp riktas detta, som på bilden, mot långsidan. Ränna med längd 1600–3000 mm utföres med mittplacerad utloppsdel.
  • Rostfritt halkskyddat rutgaller tillverkat i delar, där varje del har en maximal vikt på 6 kg för enkel och ergonomisk hantering.
  • Möjlighet finns att utrusta brunnen med funktionella tillbehör och tilläggsdetaljer för ytterligare anpassning till specifika behov.
  • Konstruerad för ingjutning i betongbjälklag med överdelar för golvtyper som klinkergolv, massagolv, plastmatta samt stålslipat betonggolv.


Variabel längd: 400-3000 mm, i 100 mm intervall.



Installation:

  • Levereras färdigmonterad och täckt för att förhindra att betong rinner ner i brunnen under gjutning (upp till bredd 400 mm).
  • Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
  • Rejäla fästöron för olika förankring i bjälklaget ingår.
  • Ställben för enkel montering och höjdjustering erbjuds. Se avsnitt Installationstillbehör.
  • L15 För utrymmen med lätt körtrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 10 kN belastning.
  • Den lågbyggda konstruktionen på FURO 125 innebär att flödeskapaciteten är begränsad. Där stora flöden krävs bör i första hand FURO 117 väljas.

  • Om man p.g.a. begränsat utrymme i bjälklaget ändå väljer FURO 125 måste stora tillflöden kunna styras för att undvika översvämning. Observera att angivna kapacitetsvärden gäller vid 20 mm överbräddning.

Utföranden


Variabel längd:

  • 400-3000 mm, i 100 mm intervall.
Klinker K3

Klinker K3

Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen
Klinker K4

Klinker K4

Golvmaterial: Klinker direkt på tätskikt
Tätskikt: Tätskikt som kan rollas/spacklas ut och ansluts mot slät rostfri fläns
Tätskiktsanslutning: 50 mm bred rostfri klisterfläns
Klinker K5

Klinker K5

Golvmaterial: Klinker direkt på tätskikt
Tätskikt: Tätskikt/Manschett som kläms fast
Tätskiktsanslutning: Klämfläns
Massagolv

Massagolv

Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa
Plastmatta

Plastmatta

Golvmaterial: Plastmatta 1,5-4 mm
Tätskikt: Plastmatta
Tätskiktsanslutning: FURO klämram
Stålslipat betonggolv

Stålslipat betonggolv

Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

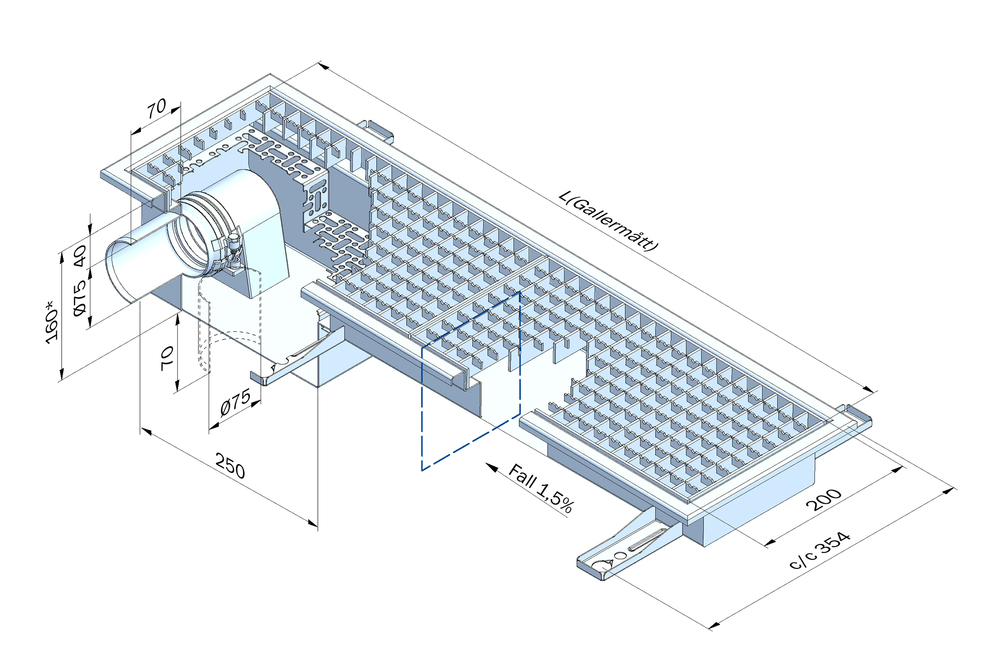

Mått för golvränna FURO 125:

  • Djup: Vid större längd än 3000 mm ökar brunnens djupmått.
  • Mittplacerat utlopp: Vid längd 1600-3000 mm utförs rännan med mittplacerad utloppsdel.

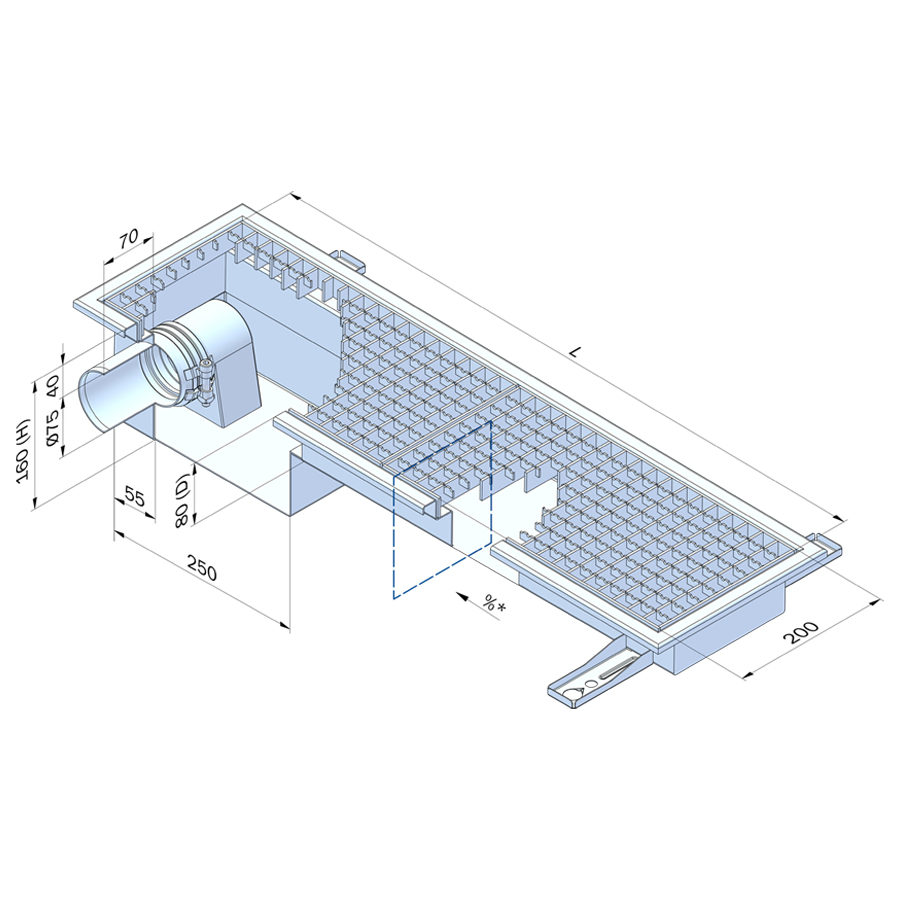

Byggmått för golvränna FURO 125:

S1: 510 mm
F1: 450 mm

Halkskyddat rutgaller, L15

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

  • Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Silkorg, dubbla utlopp, 1,0 liter

Silkorg, dubbla utlopp, 1,0 liter

Silkorg som används vid val av dubbla utlopp.

  • Volym: 1,0 l

Art.nr. 1SKRD1

Silkorg, 7,5 dl

Silkorg, 7,5 dl

Silkorg för ROT-brunn och ränna.

  • Volym: 7,5 dl

Art.nr. 1SKR1

Sandfång, 6 dl

Sandfång, 6 dl

Sandfång för ROT-brunn och ränna.

  • Volym: 6,0 dl

Art.nr. 1SFR1

Lyftkrok

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Lyftkrok

Lyftkrok

Praktisk och ergonomisk lyftkrok för enkel hantering av brunnssilar. Ger ett stabilt grepp och underlättar lyft vid rengöring och underhåll för en smidig och säker arbetsprocess.

Art.nr. 1LK2

Utlopp i gavel

Utlopp i gavel

Utloppsdelen är placerad i gaveln av rännan.

Art.nr. 1VUK

Radontätning

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

  • Höjd: 300 mm
  • Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40
