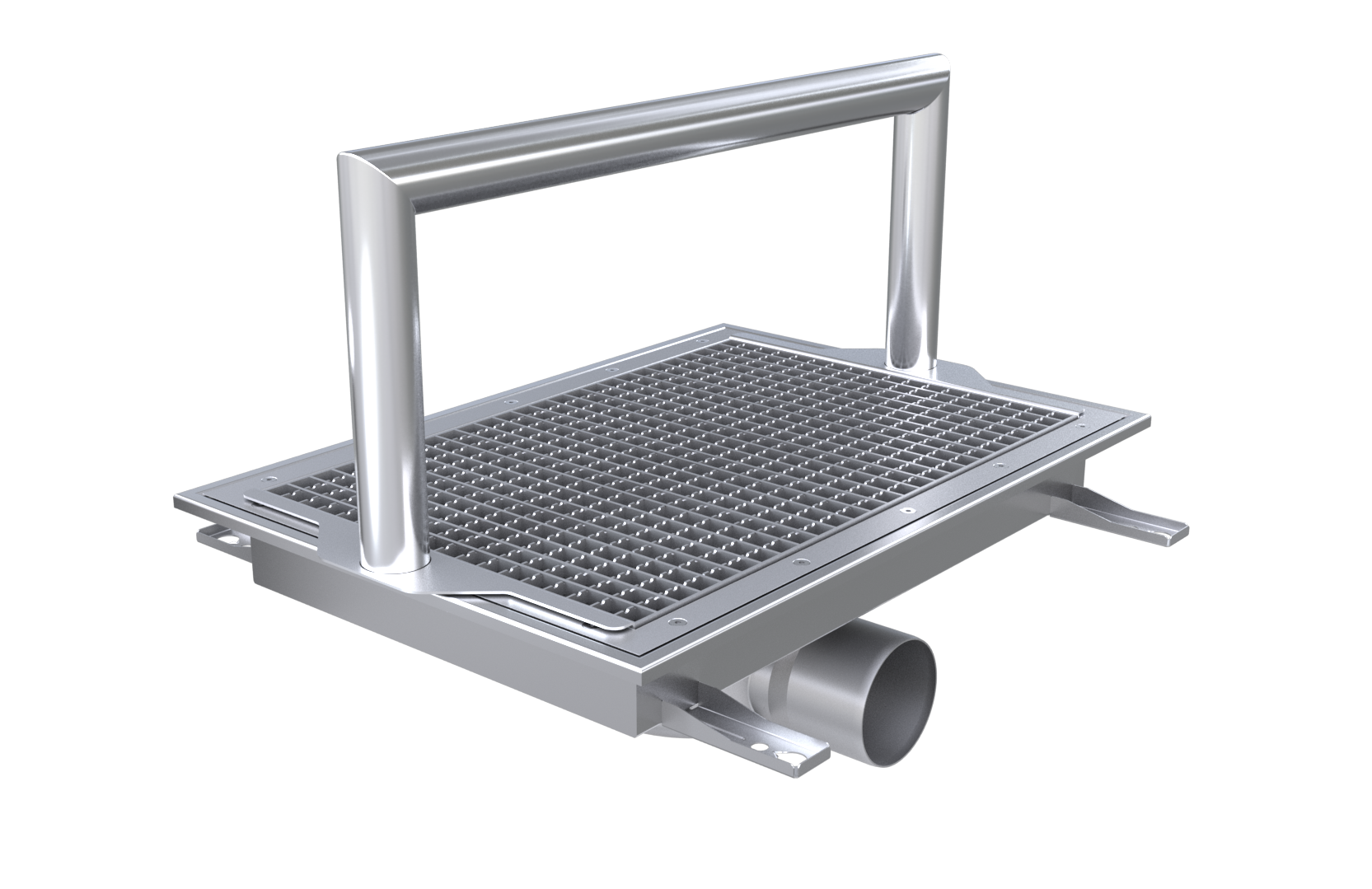

Sko- och stöveltvätt FURO 513

Med stor golvbrunn och sandfång.

Bestående av ett demonterbart rör Ø 51 x 2 mm samt en stor golvbrunn FURO 113 med upplyftbart sandfång.
Valfri längd och bredd.
Kvalitet rostfritt EN 1.4301 (SS 2333) alt. syrafast rostfritt EN 1.4404 (SS 2348).
För ingjutning i betonggolv.

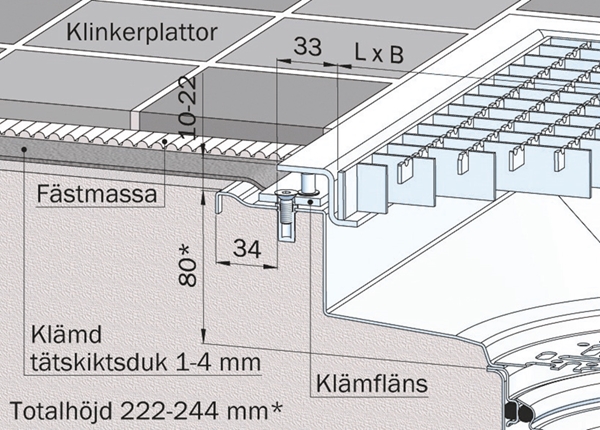

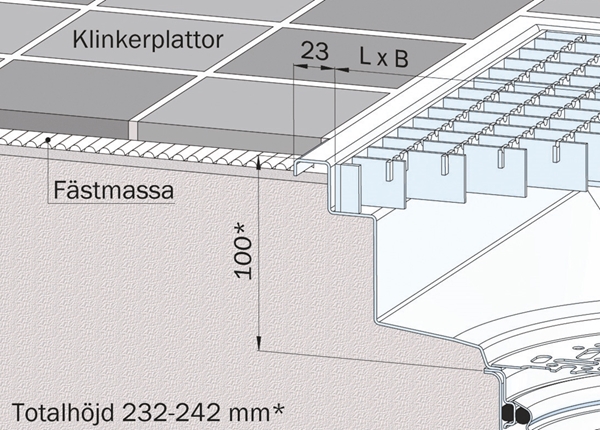

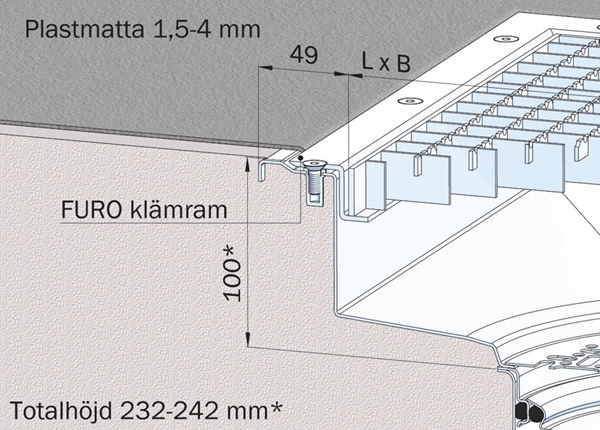

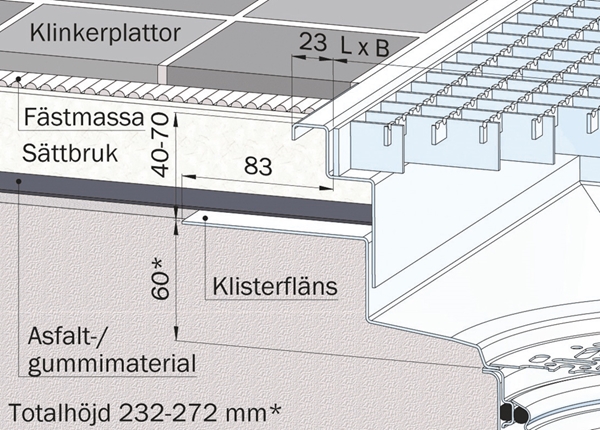

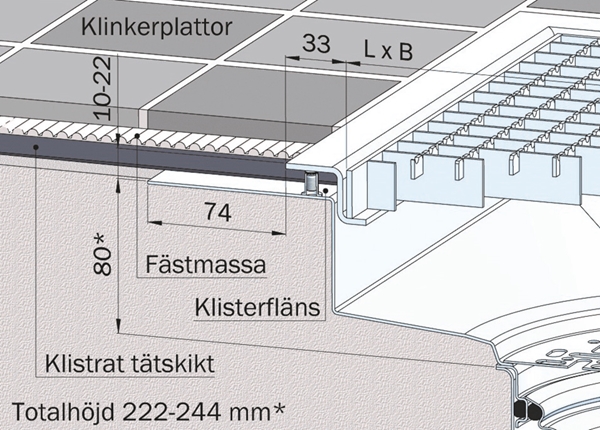

Överdelar för klinkergolv, massagolv, plastmatta eller stålslipat betonggolv.
Golvbrunnen har urtagbart vattenlås med handtag.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Rostfritt, halkskyddat rutgaller, utfört i delar med max vikt 6 kg per del.

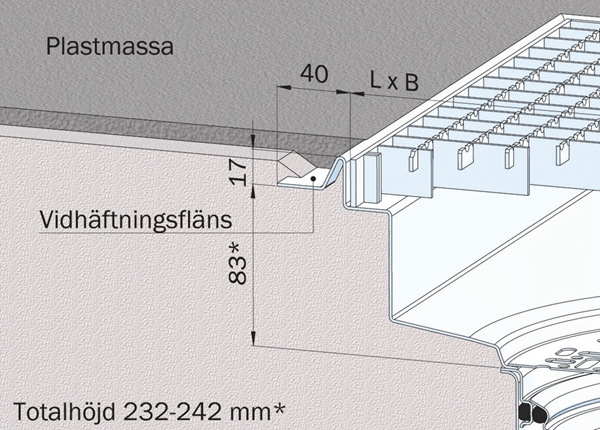

Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i brunnen under gjutning (upp till bredd 400 mm). Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
För CAD och MagiCAD använd 3D-modell för FURO 113.

För CAD och MagiCAD använd 3D-modell för FURO 113.

Utföranden

Variabel längd och bredd:

Längd (min-max): 300–2000 mm
Bredd (min-max): 300–1000 mm

Variabelt djup:

70, 100, 150 och 200 mm (djupet mäts vid vid utlopp).

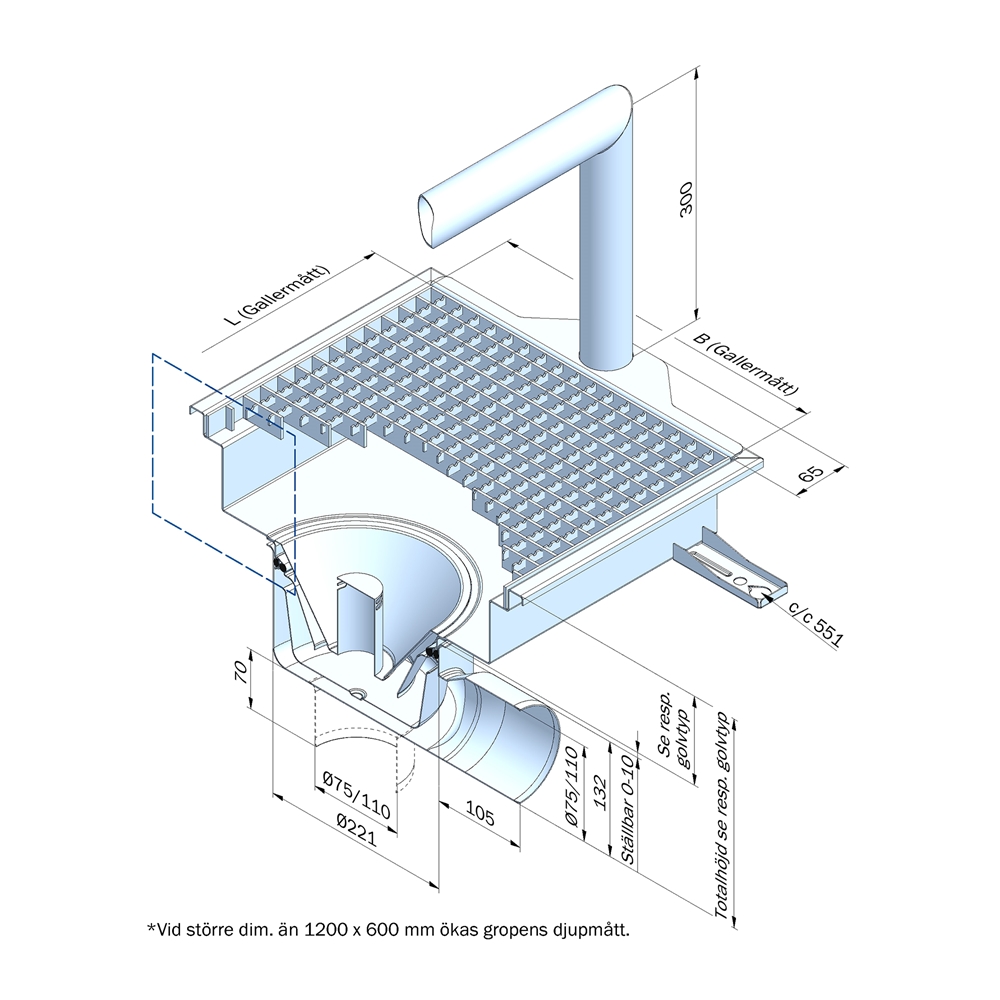

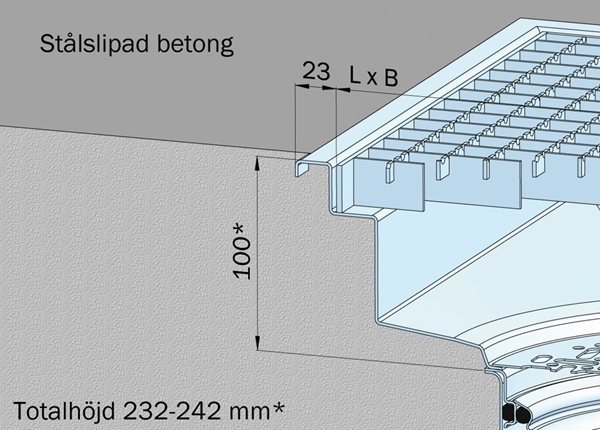

Mått för sko- och stöveltvätt FURO 513:

Djup: Vid större dimension än 1200 x 600 mm ökar brunnens djup.

Byggmått för sko- och stöveltvätt FURO 513:

S1: B (Gallermått) + 310 mm
F1: B (Gallermått) + 250 mm

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Halkskyddat rutgaller, L15

Halkskyddat rutgaller med belastningsklass L15.

Maxlast: 1500kg

Art.nr. Z-GALLER-L15

Silkorg, 1,2 liter

Volym: 1,2 l
Kapacitet: 4,0 l/s

Art.nr. 220SK32

Sandfång, 0,9 liter

Volym: 0,9 l
Kapacitet: 1,5 l/s

Art.nr. 220SF61

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

Volym: 1,5 l
Kapacitet: 1,5 l/s

Art.nr. 220SF41

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Förhöjningsring

Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.

Art.nr. 220FR12

Fastskruvning galler

Fastskruvning av galler. Ökar säkerheten genom att förhindra att gallret oavsiktligt rör sig.

Art.nr. 1VFG

Anpassning för träbjälklag

Produkten är anpassad för att kunna monteras i träbjälklag med plastmatta som slutgolv.

Art.nr. 1VTBF

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40
