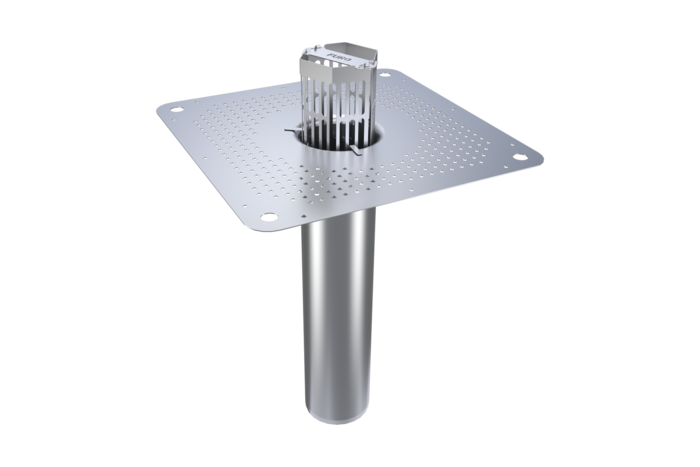

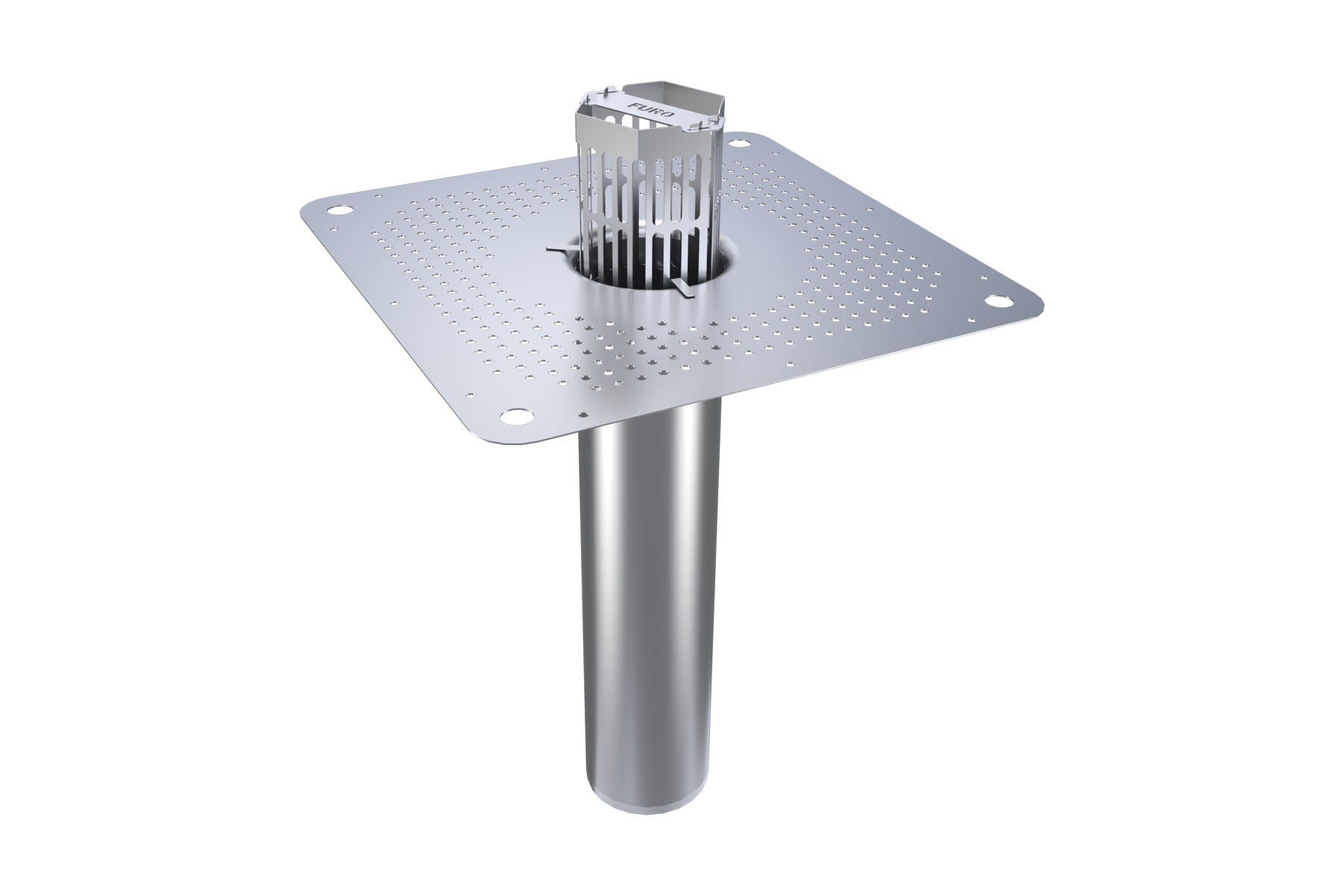

Takbrunn FURO 180

Takbrunn FURO 180

Takbrunn i syrafast rostfritt stål, konstruerad för säker och effektiv avvattning av platta och låglutande tak i självfallssystem. Idealisk för tak med bitumen där hållbarhet, korrosionsbeständighet och pålitlig dränering är avgörande.
  • För självfallssystem – Anpassad för takavvattning med naturligt fall på platta och låglutande tak.

  • Kapbart utloppsrör – Levereras med ett 500 mm långt utloppsrör som enkelt kan anpassas efter behov.

  • Tätskiktsfläns enligt branschstandard – 150 mm bred perforerad inklistringsfläns, konstruerad för att lokalt integreras med tätskikt enligt TR-E och HusAMA 2011 (JSE.171 & JSE.471).

  • Högkvalitativt material – Tillverkad i syrafast rostfritt stål EN 1.4404 (SS 2348) för lång livslängd och motståndskraft mot korrosion.

  • Lövfångarsil – Löstagbar sil förhindrar igensättning och säkerställer effektiv vattenavrinning.

  • Snabb leverans – Finns på lager för omgående leverans.

  • Installation - Tätskiktsflänsen är utformad för tak där en tätskiktsmatta först appliceras lokalt under den perforerade flänsen och sedan sammansvetsas med bitumenskiktet ovanpå, vilket säkerställer en tät och hållbar anslutning.




Teknisk specifikation

Material: Syrafast rostfritt stål EN 1.4404 (SS 2348)
Taktyp: Platta och låglutande tak med bitumen
System: Självfallssystem
Utloppsrör: Längd 500 mm (kapbart)
Tätskiktsfläns: 150 mm bred perforerad inklistringsfläns
Standarder: TR-E, HusAMA 2011 (JSE.171 & JSE.471)
Tillbehör: Löstagbar lövfångarsil


Omgående leverans

Utföranden

Takbjälklag av bitumen

Golvmaterial: Takpapp
Tätskikt: Bitumen
Tätskiktsanslutning: 150 mm perforerad inklistringsfläns

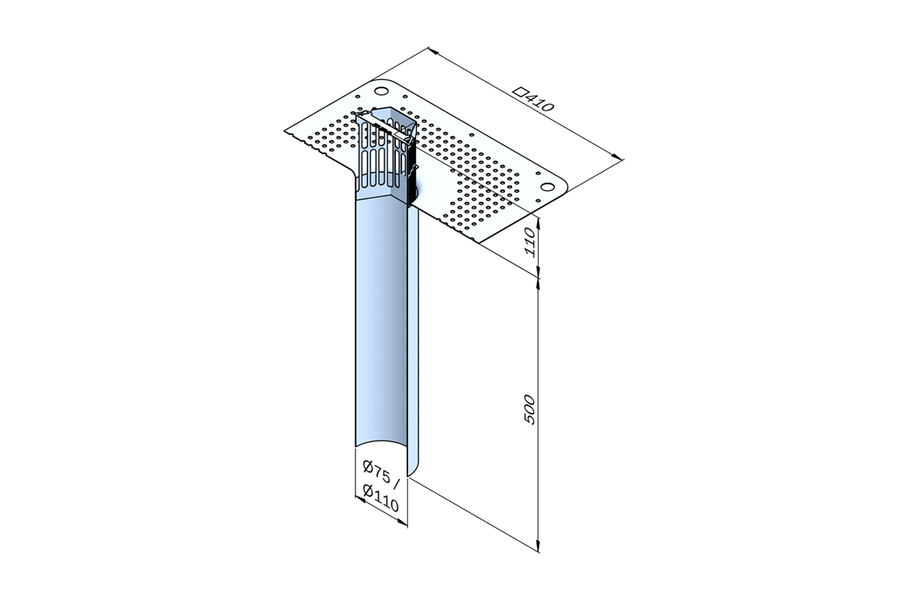

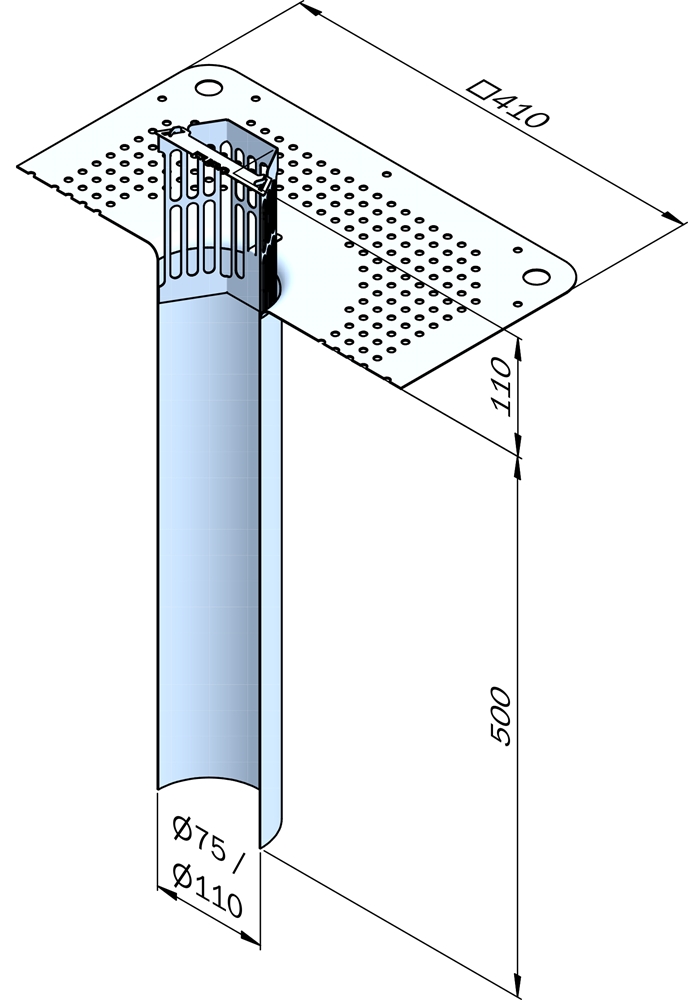

Måttskiss för Takbrunn FURO 180

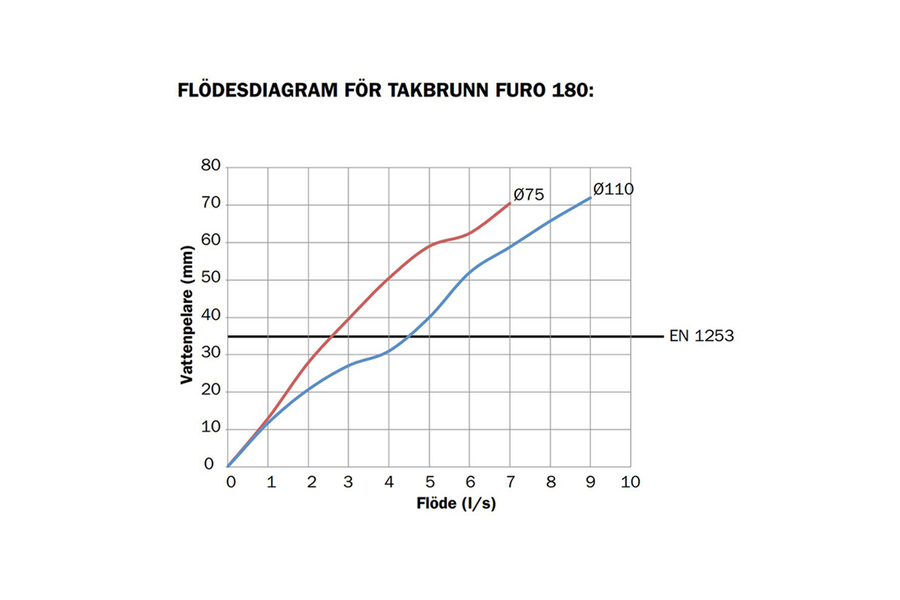

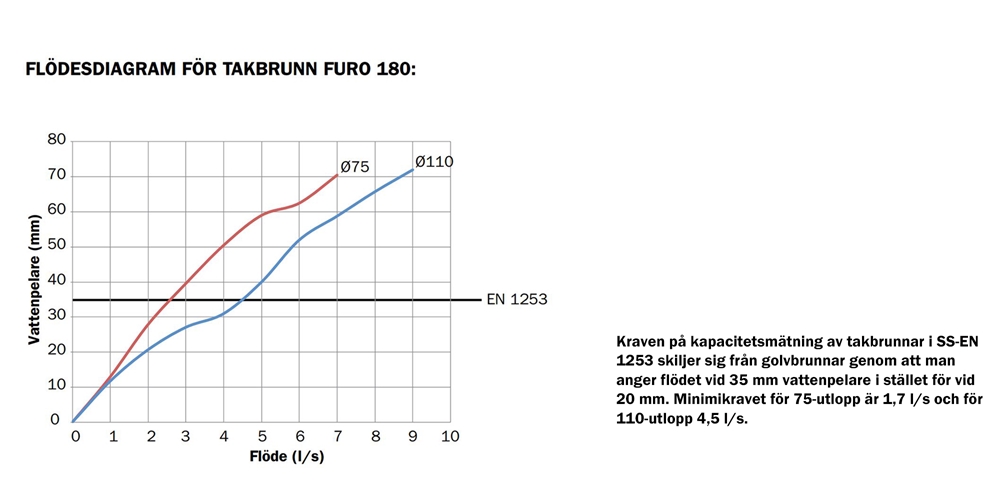

Kapacitetsmätning för takbrunnar:

Kraven på kapacitetsmätningar för takbrunnar i SS-EN 1253 skiljer sig från de för golvbrunnar. Flödet anges här vid 35 mm vattenpelare istället för vid 20 mm.
Minimikravet för utlopp Ø75 är 1,7 l/s och 4,5 l/s för utlopp Ø110.

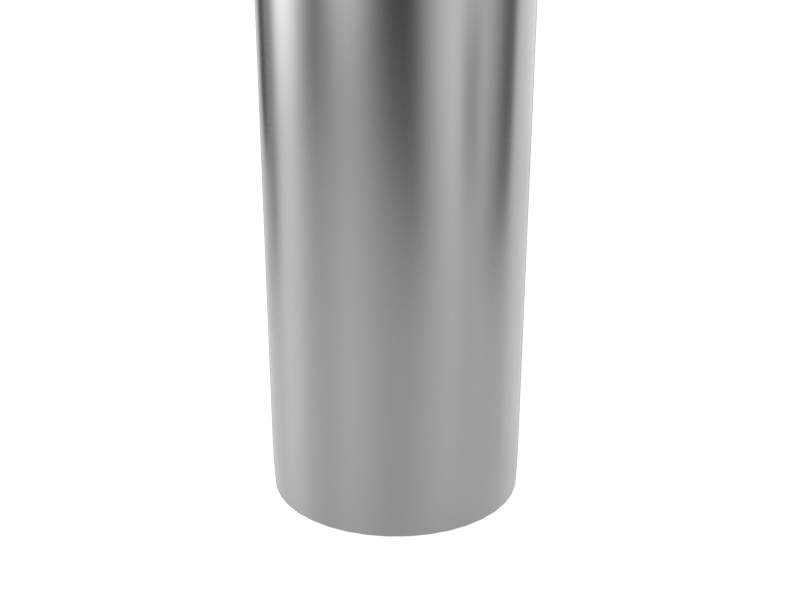

B 75

Bottenutlopp Ø75 mm

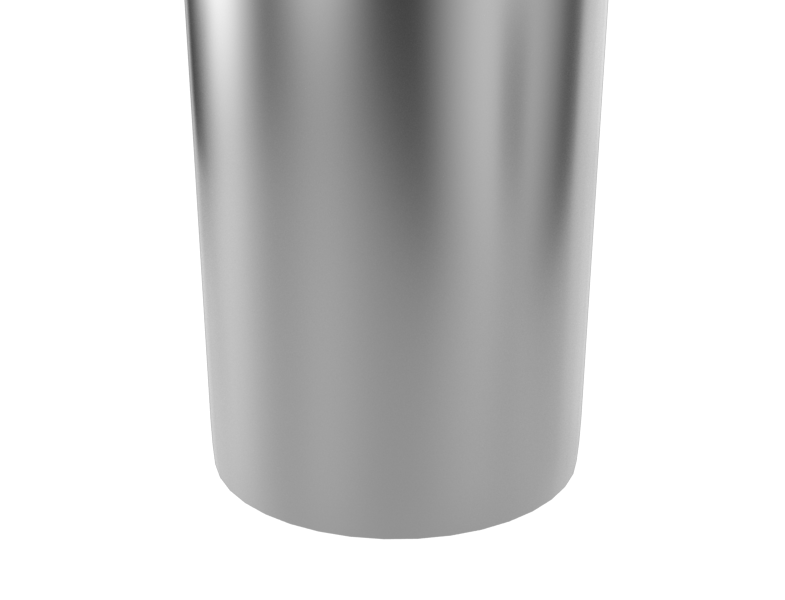

B 110

Bottenutlopp Ø110 mm

Elslinga, 3 m

Elslinga, 3 m

Förhindra isbildning med en självbegränsande elvärmeslinga runt utloppet.

  • Kabel: Levereras färdigmonterad med minst 3 meter elkabel (utan kontakt).
  • Effekt: 20W
  • Anslutning: Kopplas till 230 V


För mer info:
Produktinformation Elvärmeslinga

Art.nr. 1VELS

Elslinga, 4-12 m

Elslinga, 4-12 m

Förhindra isbildning med en självbegränsande elvärmeslinga runt utloppet.

  • Kabel: Levereras färdigmonterad med 4-12 meter elkabel (utan kontakt).
  • Effekt: 20W
  • Anslutning: Kopplas till 230 V



För mer info:
Produktinformation Elvärmeslinga

Art.nr. 1VELSL

Förlängt utloppsör med 377 mm Ø75mm

Förlängt utloppsör med 377 mm Ø75mm

Art.nr. Z-FLUR-377-75

Förlängt utloppsör med 362 mm Ø110mm

Förlängt utloppsör med 362 mm Ø110mm

Art.nr. Z-FLUR-362-110
