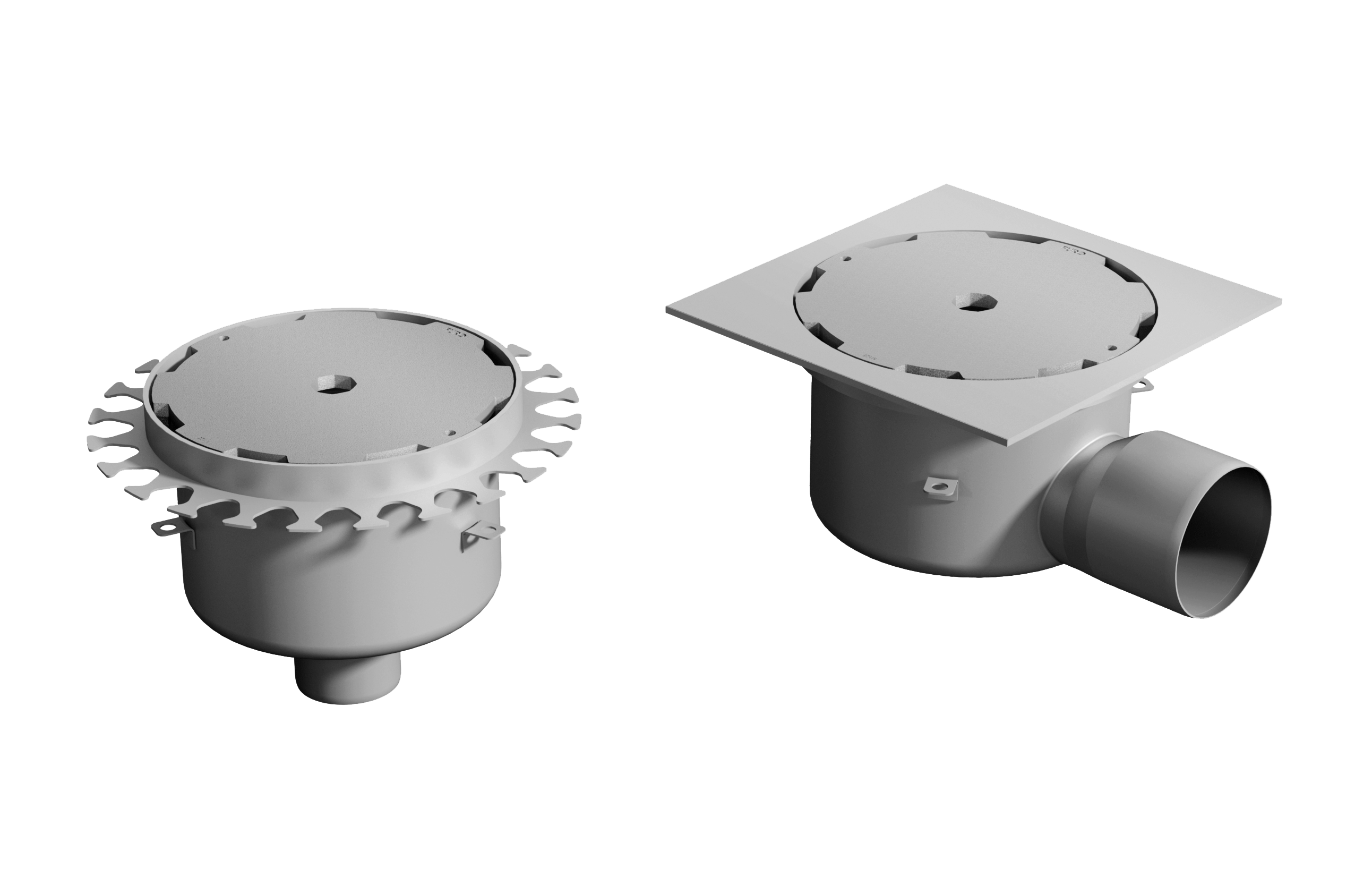

Golvbrunn FURO 140

Golvbrunn FURO 140

Robust golvbrunn anpassad för miljöer med tyngre belastningar såsom industri, verkstad, garage och parkeringshus. Brunnens spaltlock tål tung trafik. Finns tillgänglig på lager för snabb leverans.
  • Brunnens robusta konstruktion och spaltlock med belastningsklass M125 gör den idealisk för miljöer med tung trafik såsom industri, verkstad, garage och parkeringshus.

  • Konstruerad för ingjutning i betonggolv med vridbara 360°, vinkelställbara och teleskopiska överdelar för många vanliga golvtyper som klinkergolv, massagolv, och stålslipat betonggolv.

  • Golvbrunnen tillverkas i syrafast rostfritt stål EN 1.4404 (SS 2348) för lång hållbarhet och hög motståndskraft mot korrosion.

  • EPDM-gummitätningar enligt EN 681-1 typ Wc.

  • Utrustad med ett urtagbart vattenlås med handtag för enkel rengöring och underhåll.

  • Finns på lager för omgående leverans.



Installation:

  • Brunnen levereras med täckning för att förhindra betong från att rinna ner i brunnen under gjutning.
  • Utrustad med rejäla fästöron för säker förankring i bjälklaget.
  • Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
  • Ställben möjliggör enkel höjdjustering ovanifrån (se installationstillbehör).
  • M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Omgående leverans

Utföranden

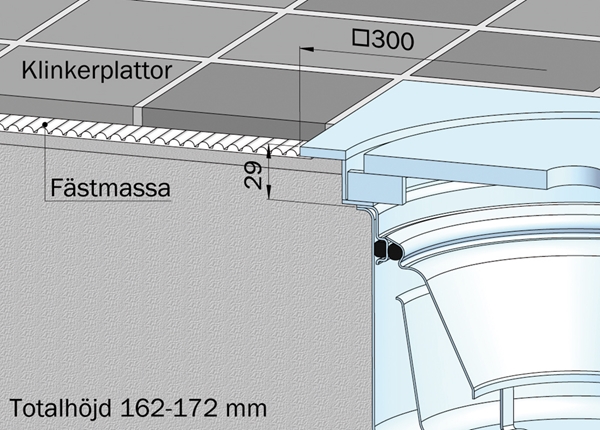

Klinker K3

Klinker K3

Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

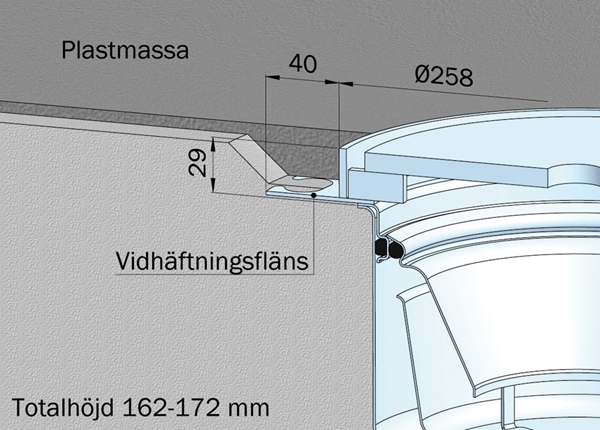

Massagolv

Massagolv

Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa

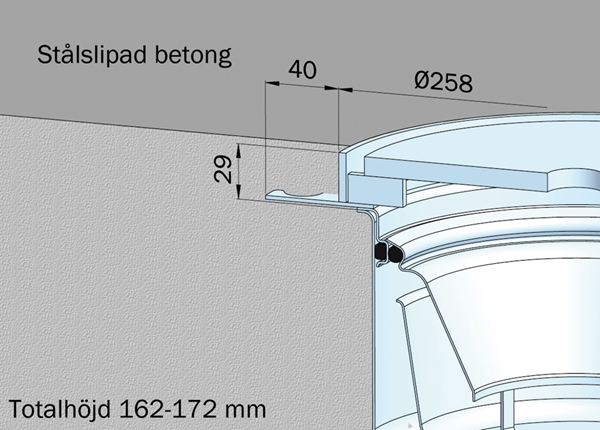

Stålslipat betonggolv

Stålslipat betonggolv

Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

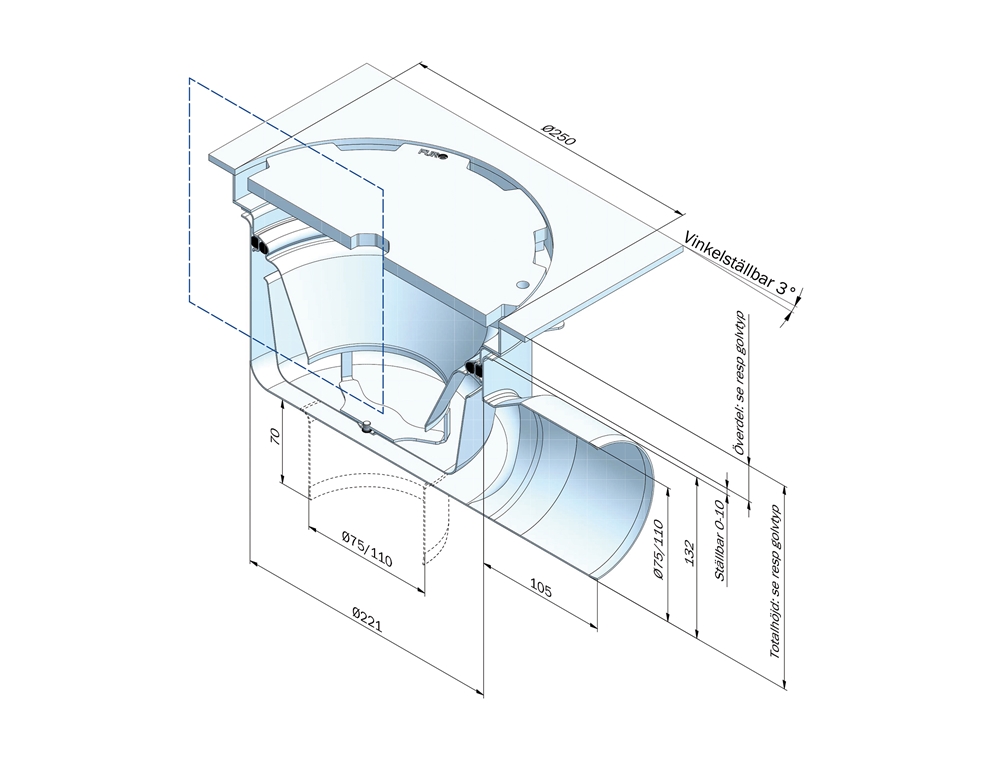

Mått för golvbrunn FURO 140


För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".


Byggmått för golvbrunn FURO 140:

S1: Ø 350 mm

F1: Ø 270 mm

Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.

För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.

Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.


Mått för FURO 140:
Överdelsdjup (D) är 29 mm.
Totalhöjden (H) blir då 161 mm.

Om en påbyggnadsdel eller inloppsdel väljs ökar totalhöjden (H) med 82 mm.

Fall mot utlopp:
Fall mot utlopp är anpassat efter produkt och golvtyp.

S 75

Sidoutlopp Ø75 mm

Kapacitet 2,8 l/s

S 110

Sidoutlopp Ø110 mm

Kapacitet 2,8 l/s

B 75

Bottenutlopp Ø75 mm

Kapacitet 2,9 l/s

B 110

Bottenutlopp Ø110 mm

Kapacitet 2,9 l/s

Vattenlås

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Spaltlock, M125

Spaltlock, M125

Robust och hållbart spaltlock anpassat för tung trafik.

  • Belastningsklass: M125

Art.nr. Z-220SLM11

Silkorg, 1,2 liter

Silkorg, 1,2 liter

  • Volym: 1,2 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK32

Silkorg, 2,7 liter

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

  • Volym: 2,7 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK41

Sandfång, 0,9 liter

Sandfång, 0,9 liter

  • Volym: 0,9 l
  • Kapacitet: 1,5 l/s

Art.nr. 220SF61

Sandfång, 1,5 liter

Sandfång, 1,5 liter

Sandfånget passar i spygattutförande och brunnar med påbyggnadsdel.

  • Volym: 1,5 l
  • Kapacitet: 1,5 l/s

Art.nr. 220SF21

Sandfång, 2,4 liter

Sandfång, 2,4 liter

Sandfånget går endast välja vid spygattutförande.

  • Volym: 2,4 l
  • Kapacitet: 5 l/s

Art.nr. 220SF52

Lyftkrok

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Fastskruvning av spaltlock

Fastskruvning av spaltlock

Art.nr. 1VF140

Påbyggnadsdel

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Radontätning

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30
