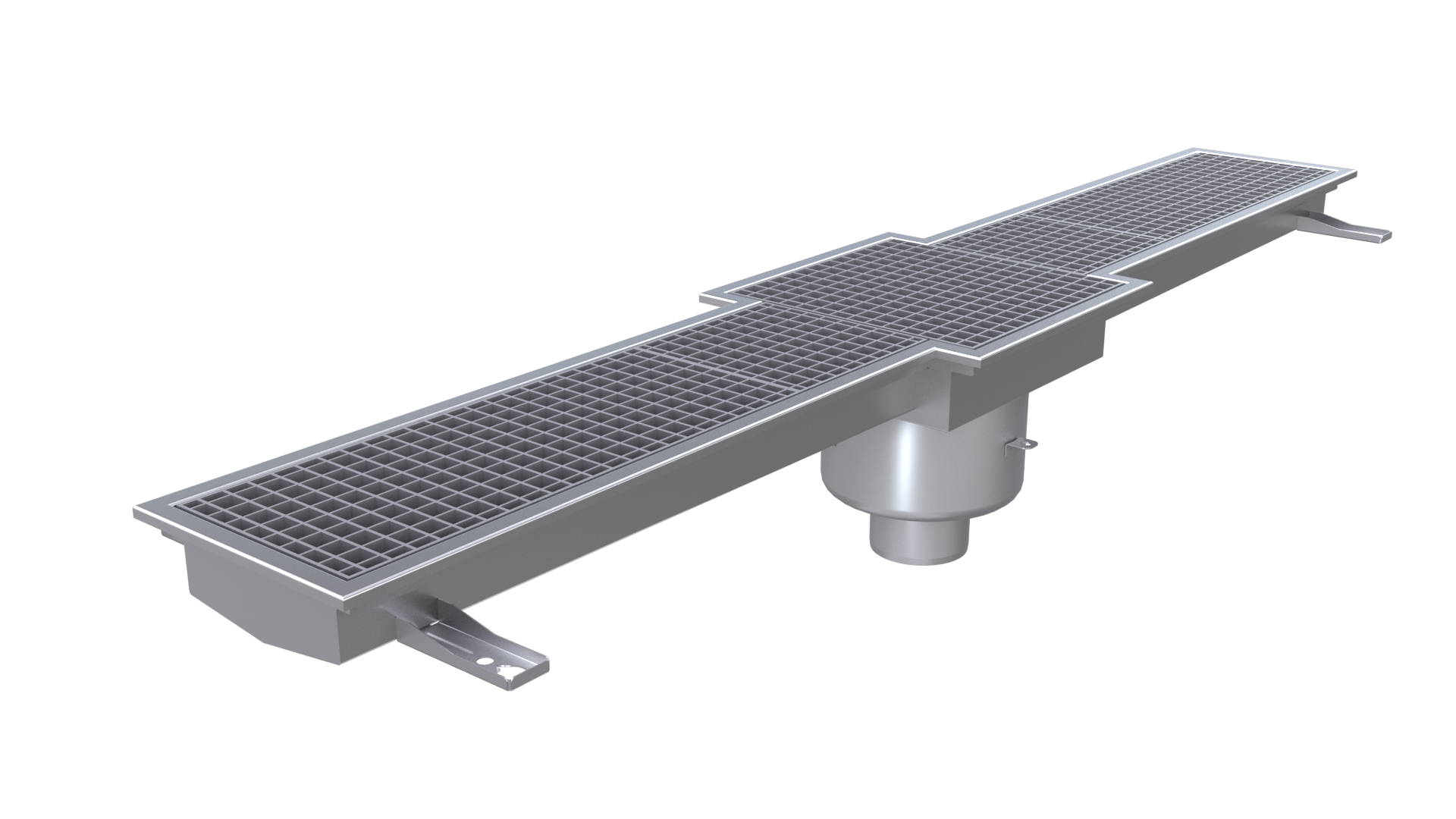

Kanalränna med galleröppning FURO 162

Kanalränna med galleröppning FURO 162

Bredd 200 mm. För livsmedelsindustri m.m. med både lättare och tyngre belastningar.

Kan byggas till valfri längd med täthetstestade flänsförband. Bredd 200 mm.
Modullängd max 2950 mm.
Kvalitet rostfritt EN 1.4301 (SS 2333) alt. syrafast rostfritt EN 1.4404 (SS 2348).
För ingjutning i betonggolv.

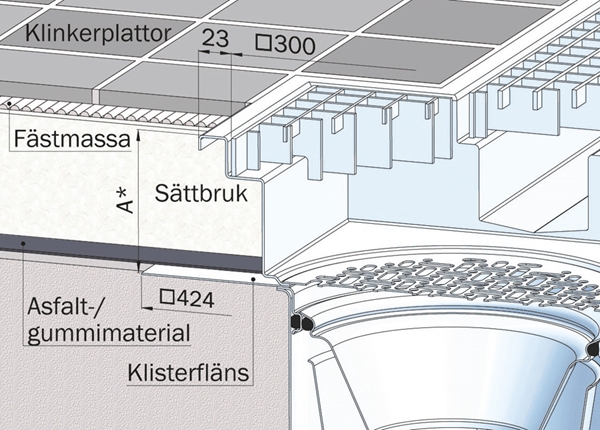

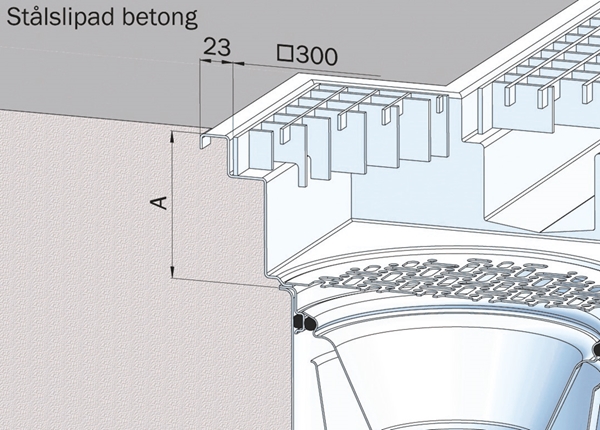

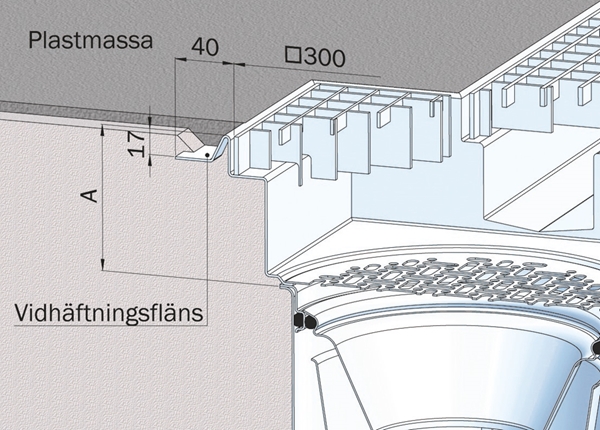

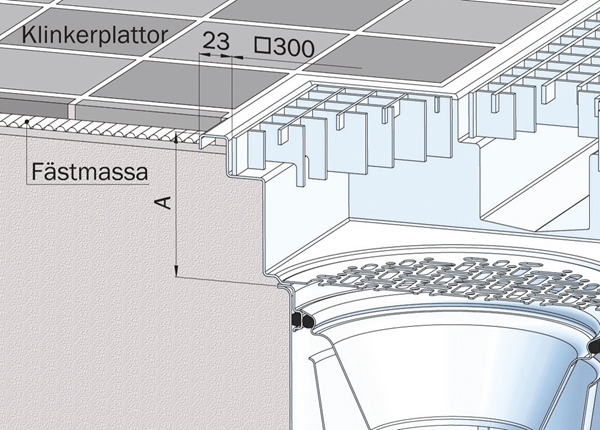

Överdelar för klinkergolv, massagolv samt stålslipat betonggolv som är vridbara 360°, vinkelställbara och teleskopiska.
Rännans botten är V-formad för att underlätta självrensning.
Golvrännan har utloppsdel med urtagbart vattenlås med handtag.
EPDM-gummitätningar enligt EN 681-1 typ Wc.
Rostfritt, körbart rutgaller utfört i delar med max vikt 8 kg per del.
Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.

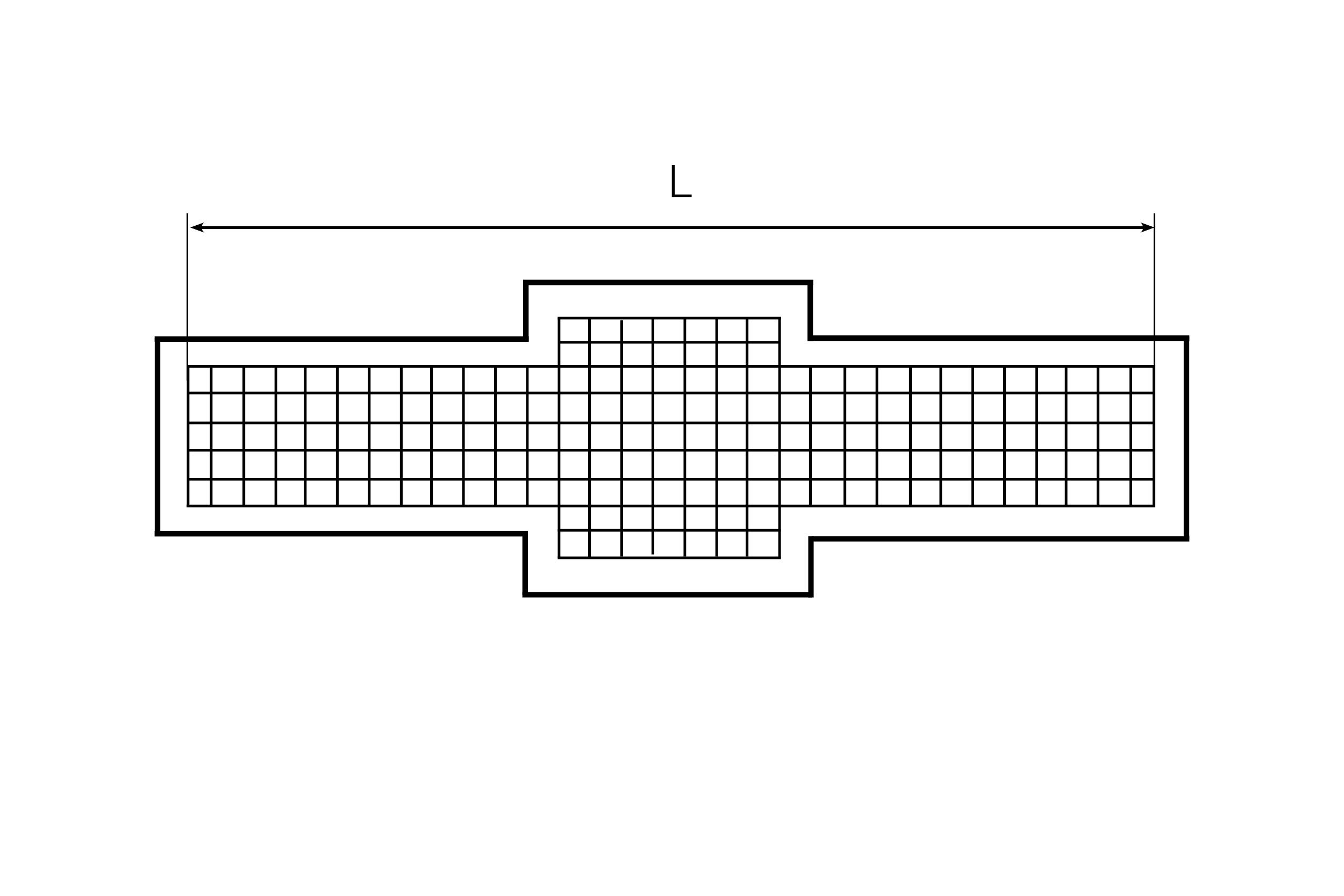

Utföranden

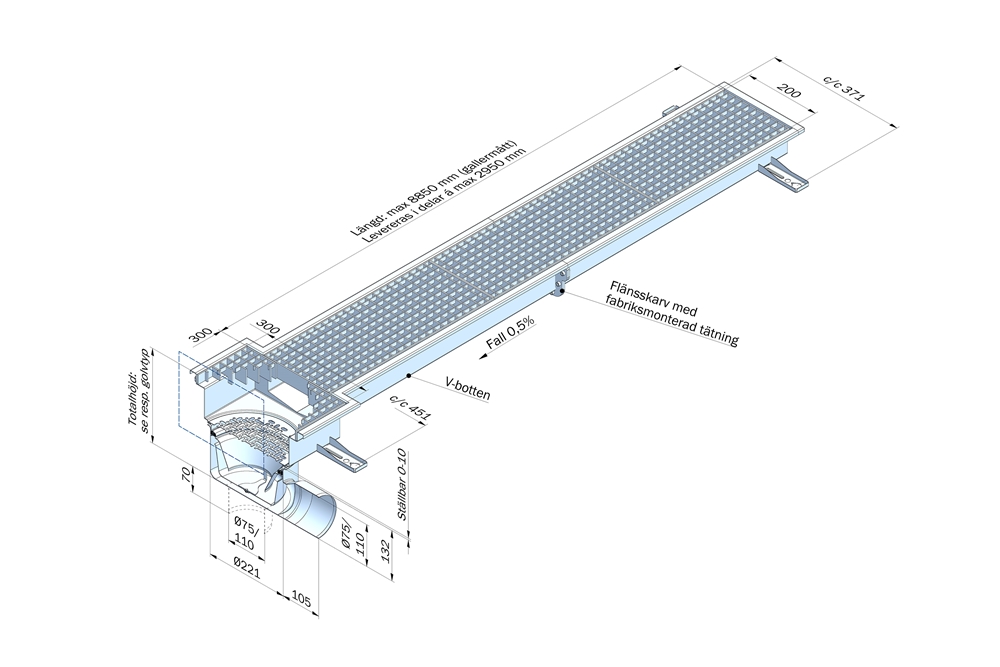

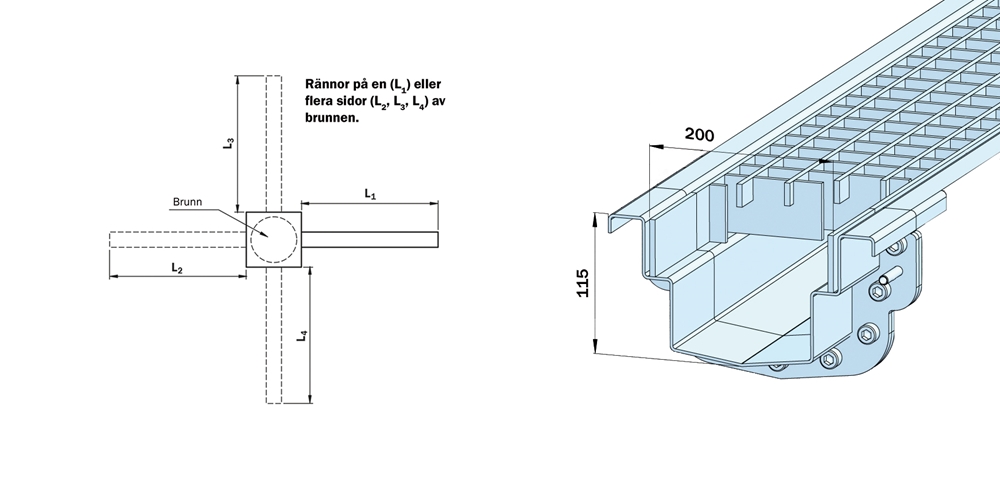

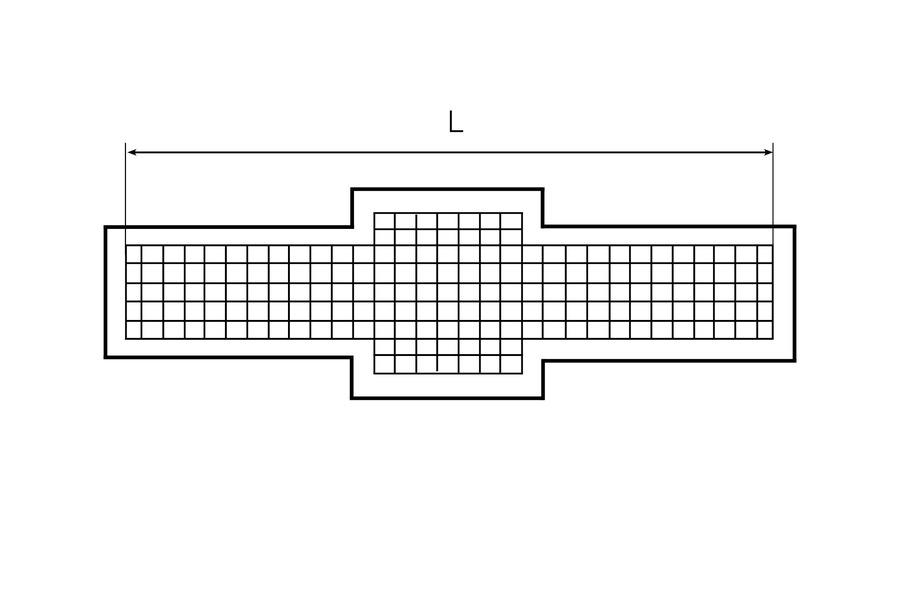

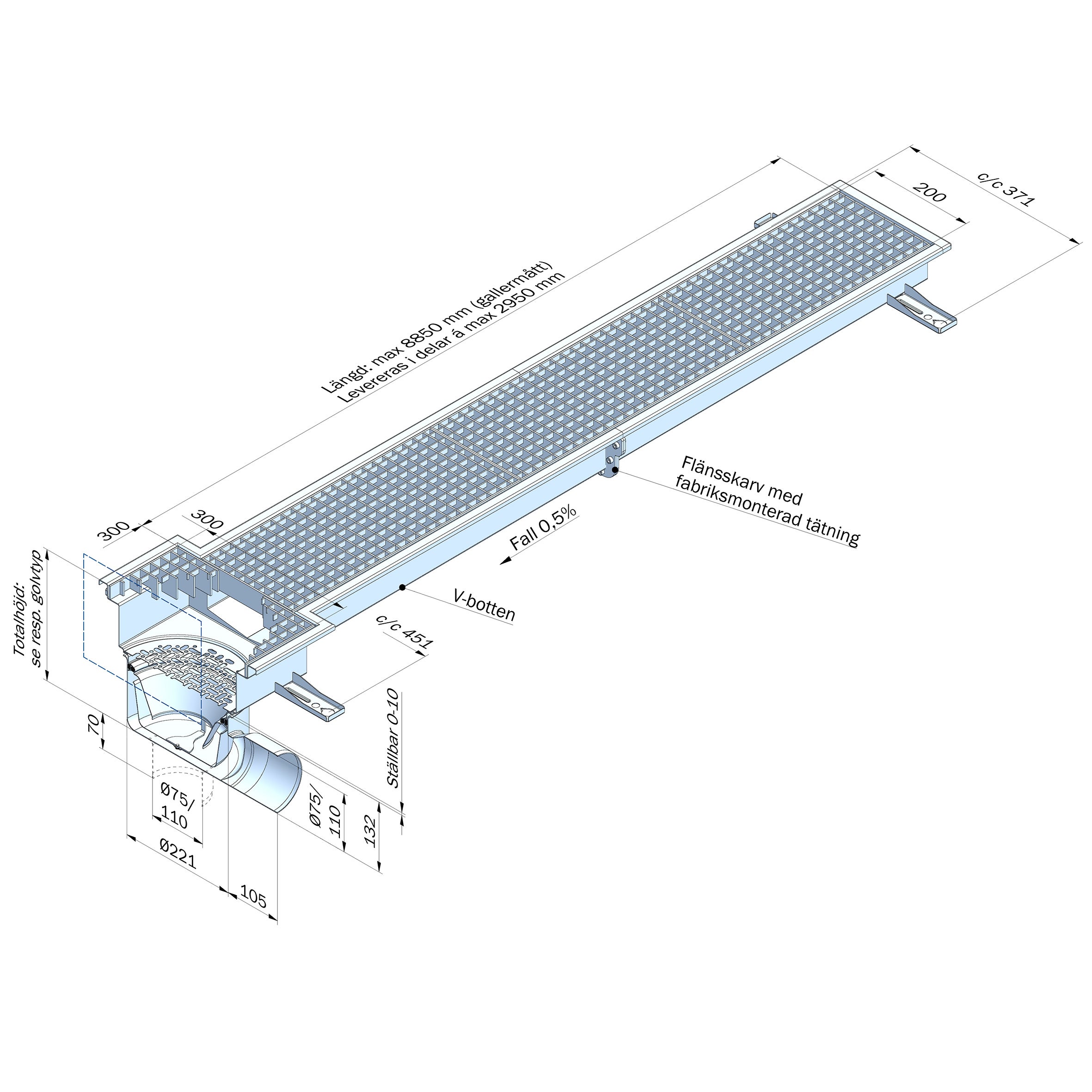

Mått för golvränna FURO 162

Byggmått_ränna_med grop_SM_1.jpg

Byggmått för golvränna FURO 162:

S1: 470 mm

F1: 410 mm

S2: 555 mm

F2: 495 mm

Vattenlås

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstägningsbart

Vattenlås, avstägningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Lyftkrok

Lyftkrok

Lyftkrok för rutgaller och silplåtar.

Art.nr. 1LK1

Silkorg, 2,7 liter

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

Volym: 2,7 liter
Kapacitet: 4,0 liter/sek

Art.nr. 220SK41

Silkorg, 1,2 liter

Silkorg, 1,2 liter

Volym: 1,2 liter
Kapacitet: 4,0 liter/sek

Art.nr. 220SK32

Sandfång, 1,5 liter

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

Volym: 1,5 liter.
Kapacitet: 1,5 liter/sekund.

Art.nr. 220SF41

Sandfång, 0,9 liter

Sandfång, 0,9 liter

Volym: 0,9 liter.
Kapacitet: 1,5 liter/sekund.

Art.nr. 220SF61

Nyckel till vattenlås

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Förhöjningsring

Förhöjningsring

Förhöjningsring för golvtyp klinker K1 med en höjd av 25 mm.

Art.nr. 220FR12

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Jordfläta

Jordfläta

Fabriksmonterad jordfläta för potentialutjämning.

Art.nr. 1VJF

Fastskruvning av galler

Fastskruvning av galler

Galler fäst med skruv.

Art.nr. 1VFG

Påbyggnadsdel

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Ränna i vinkel

Ränna i vinkel

Rännan tillverkas i en 90-graders vinkel, där L1 och L2 representerar gallermåtten.
Utloppsbrunnen placeras i vinkeln för effektiv avrinning.

Art.nr. 1VRGV

Spygatt

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät

Tätningsmedel Aqua Tät för plastmatta. Används under matta
vid montage av klämram.

Art.nr. 1AQUAT40

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

Höjd: 300 mm.
Fotens diameter: 100 mm.

Art.nr. 1SB30

Bits till ställben plast

Bits till ställben plast

För enkel höjdjustering av
Ställben av plast.

Art.nr. 1BITS16

Ställben av plast

Ställben av plast

Ställben som möjliggör enkel justering ovanifrån.

Höjd: 300 mm
Fotens diameter: 100 mm.

Använd tillsammans med Installationstillbehör "Bits till ställben".

Art.nr. 1SB40
