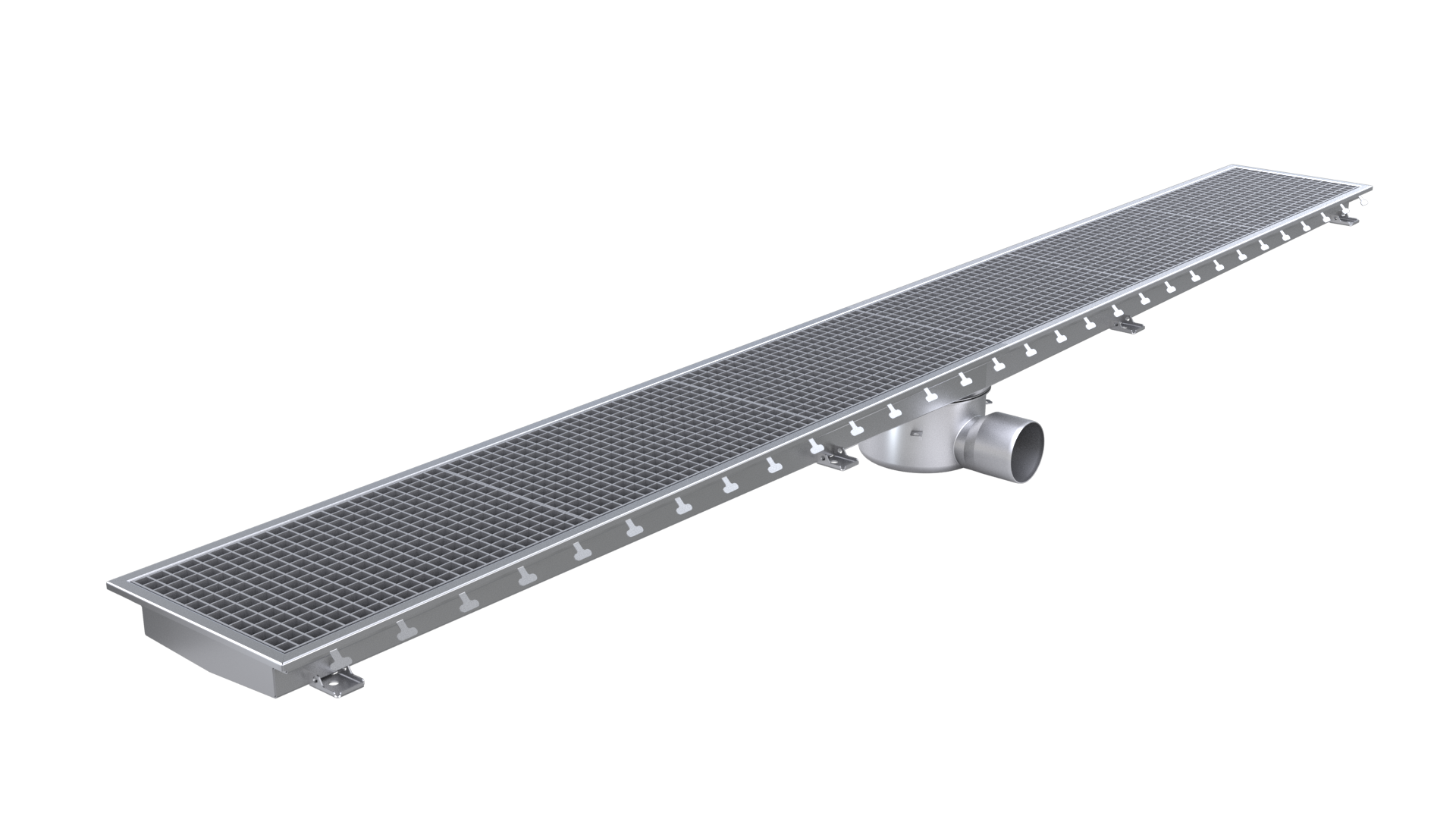

Stor golvränna FURO 151

Stor golvränna FURO 151

För industri m.m. Finns för flera belastningsklasser.

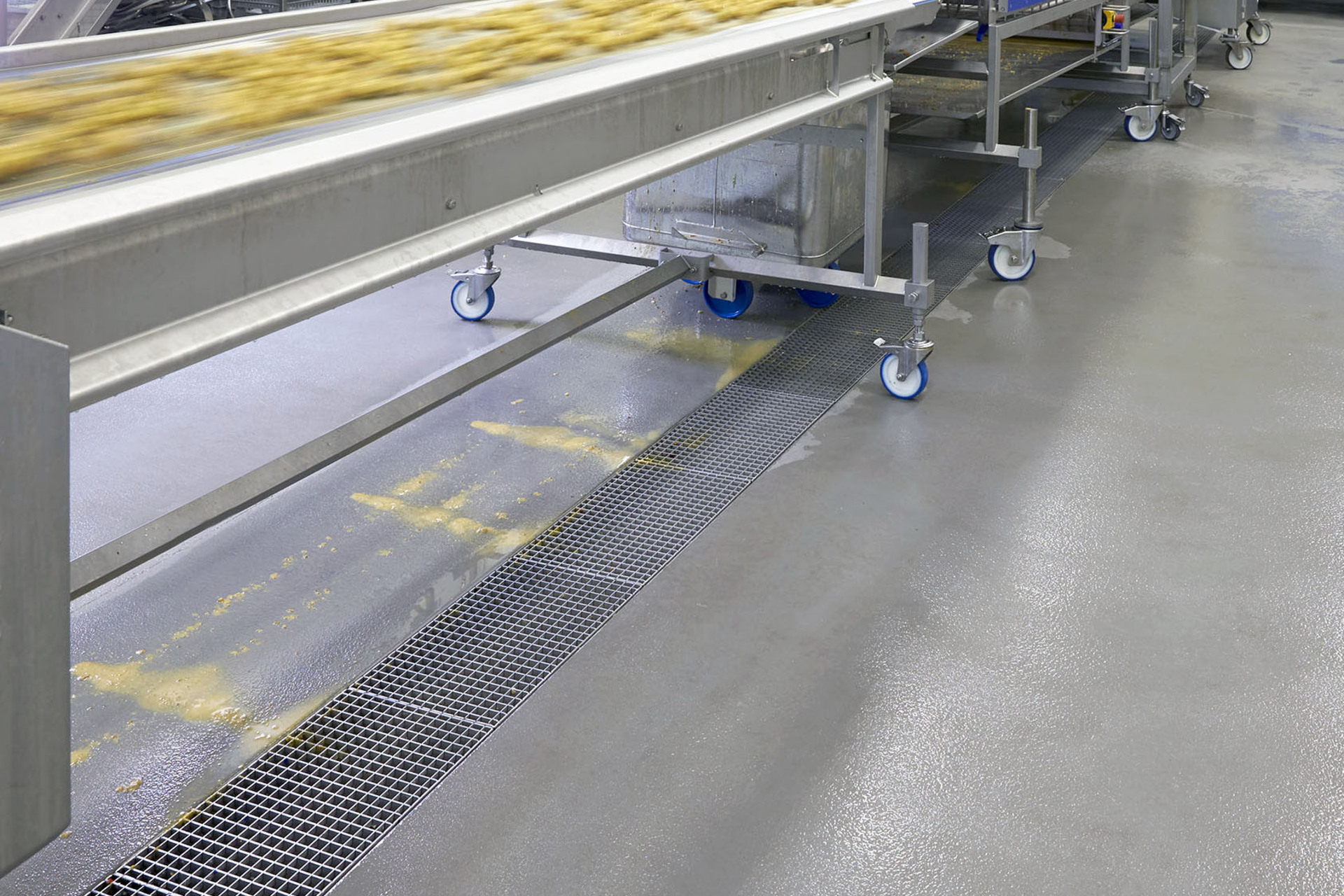

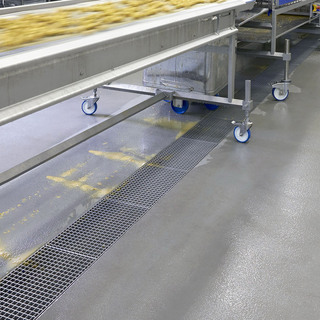

Stor rostfri golvränna idealisk för industri. Finns tillgänglig för flera belastningsklasser.


  • Valfri längd x bredd 300 mm.
  • Kvalitet rostfritt EN 1.4301 (SS 2333) alt. syrafast rostfritt EN 1.4404 (SS 2348).
  • För ingjutning i betonggolv.
  • Rännöverdelar för klinkergolv, massagolv samt stålslipat betonggolv som är vridbara 360°, vinkelställbara och teleskopiska.
  • Rännans botten är V-formad för att underlätta självrensning.
  • Golvrännan har urtagbart vattenlås med handtag.
  • EPDM-gummitätningar enligt EN 681-1 typ Wc.
  • Rostfritt, körbart rutgaller, utfört i delar med max vikt 8 kg per del.
  • Installationstillbehör som ingår: Levereras täckt för att hindra betong från att rinna ner i rännan under gjutning. Rejäla fästöron för förankring i bjälklaget. Dessa ger möjlighet till enkel höjdjustering ovanifrån. Vid massagolv ingår ursparingslister på vidhäftningsflänsar.
  • R50 För utrymmen med medeltung fordonstrafik, dock ej trucktrafik. Provad enligt SS-EN 1253-1 med 33 kN belastning.
  • M125 För utrymmen med lastbils- och trucktrafik. Provad enligt SS-EN 1253-1 med 85 kN belastning.

Utföranden


Variabel längd:

  • Längd (min-max) 500–20000 mm, i 100 mm intervall.

  • Fast bredd: 300 mm.




Variabelt djup:

  • 100 mm, ett bra val upp till 8000 mm.
  • 150 mm, rekommenderas vid längder 8000–20000 mm.


Utloppsplacering: 

Standard är mittplacerat utlopp men möjlighet finns att välja placering.

  • Ange c/c från vänster.

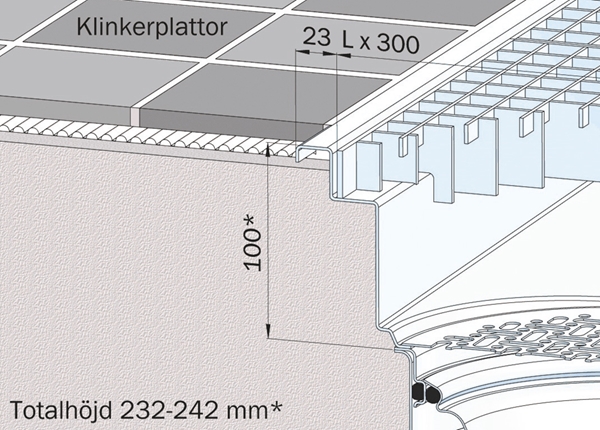

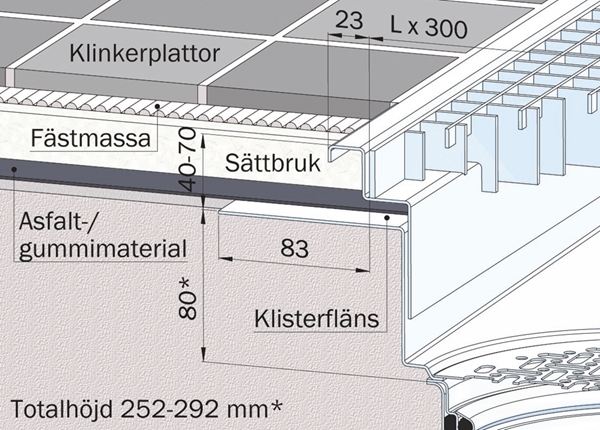

Klinker K3

Klinker K3

Golvmaterial: Klinker i fästmassa
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

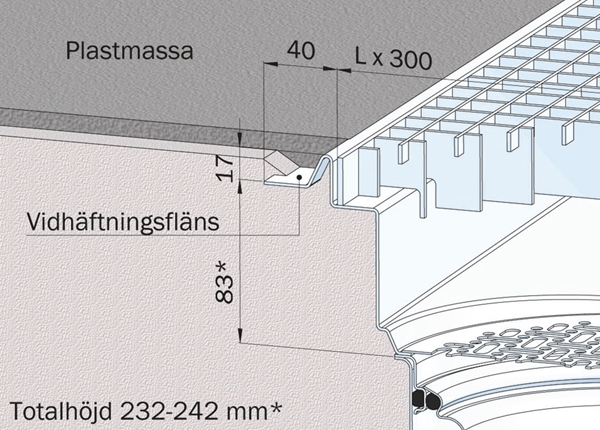

Massagolv

Massagolv

Golvmaterial: Massagolv
Tätskikt: Epoxy- eller akrylmassa
Tätskiktsanslutning: Massafläns med ursparing för massa

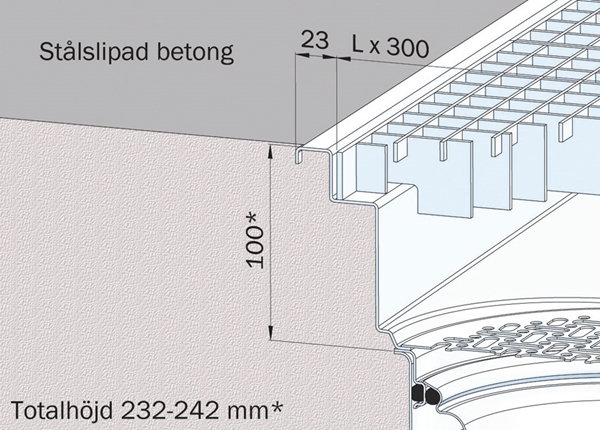

Stålslipat betonggolv

Stålslipat betonggolv

Golvmaterial: Betong
Tätskikt: Golv utan tätskikt
Tätskiktsanslutning: Ingen

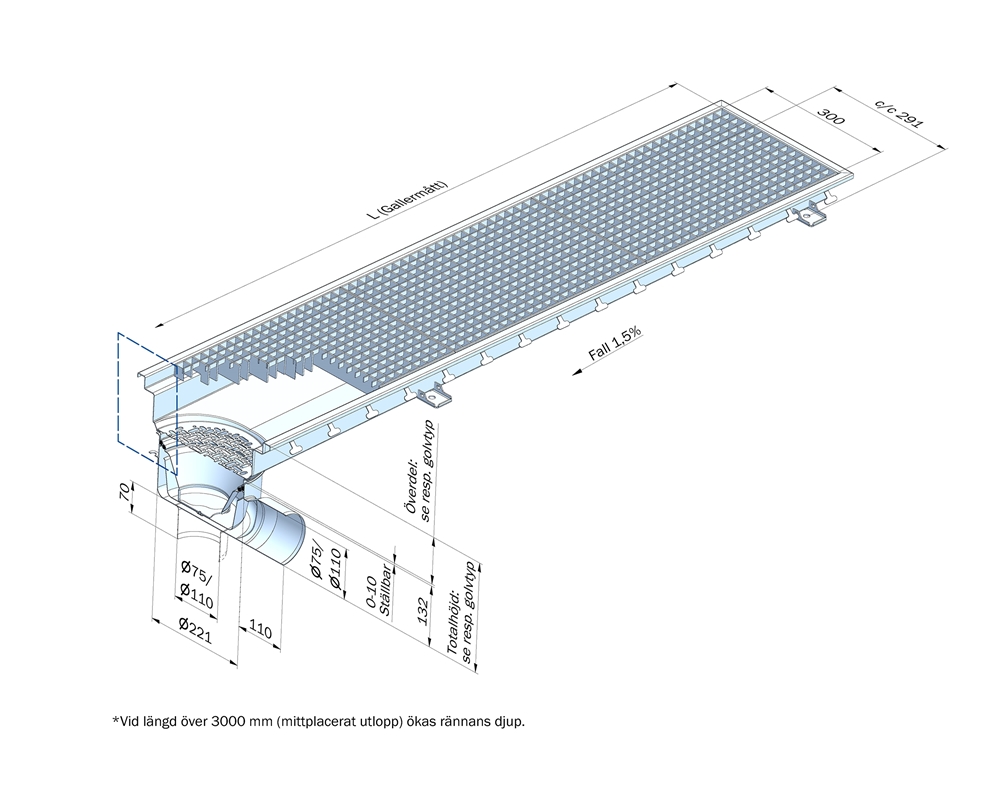

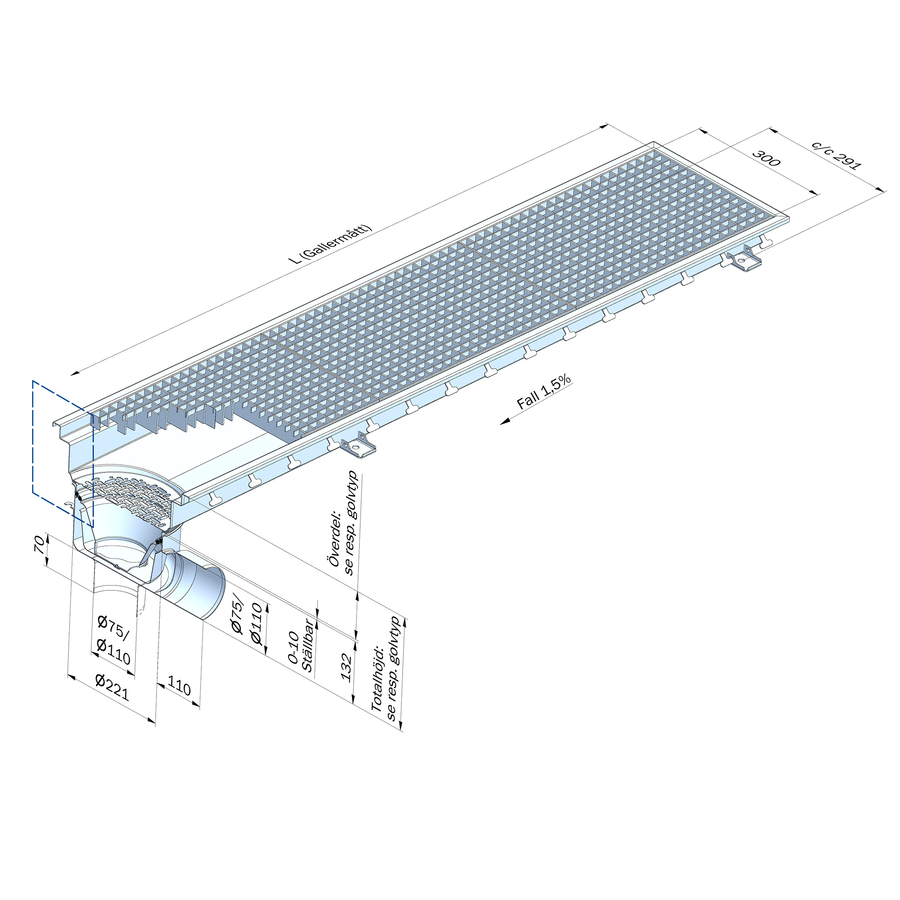

Mått för golvränna FURO 151:

*Produkten har fall mot utlopp.

För mer information, se avsnitt:
"Vattengång, totalthöjd, överdelsdjup och fall mot utlopp".


Brunnar och rännor har alltid ett anslutningsrör och dess vattengång/V.g. att förhålla sig till. Vattengång mäts alltid i rörets så kallade bottenlinje.
För att underlätta produktvalet anger vi totalhöjden (H) på våra brunnar och rännor. Totalhöjden är avståndet från färdig golvyta ner till där vattnet lämnar produkten. Vid bottenutlopp räknas mätpunkten där stosen börjar.
Totalhöjden (H) utgörs alltid av överdelsdjupet (D) plus utloppsdelen på produkten. Om överdelsdjupet ökas, ökar även totalhöjden, vilket påverkar produktens vattengång.

Mått för FURO 151:

  • Överdelsdjup (D) kan växlas mellan 100 och 150 mm. (100 mm är standard vid längder upp till 6000 mm).
  • Totalhöjden (H) på FURO 151 växlar således mellan 232 och 282 mm. (232 mm är standard vid storlekar upp till 6000 mm).
  • Om en påbyggnadsdel eller inloppsdel väljs ökar Totalhöjden (H) med 82 mm.


Fall mot utlopp:
Produktens fall mot utlopp varierar beroende på längd och valt överdelsdjup. Vid standardutförande mittplacerat utlopp gäller:

  • Vid längder upp till 6000 mm och rekommenderat djup på 100 mm blir fall mot utlopp minst 1 %.
  • Vid längder mellan 6000 – 20 000 mm och rekommenderat djup på 150 mm blir fall mot utlopp minst 0,8 %.


Vid andra behov än ovan rekommendationer påverkas fallet.

S 75

Sidoutlopp Ø75 mm

Kapacitet 4,8 l/s

S 110

Sidoutlopp Ø110 mm

Kapacitet 4,8 l/s

B 75

Bottenutlopp Ø75 mm

Kapacitet 4,8 l/s

B 110

Bottenutlopp Ø110 mm

Kapacitet 6 l/s

Vattenlås

Vattenlås

Ingår som standard. Kan eftermonteras.

Art.nr. 220VH12

Vattenlås, mekaniskt luktstopp

Vattenlås, mekaniskt luktstopp

Vattenlås med mekaniskt luktstopp.

Art.nr. 220VL12

Vattenlås, lukt- och bakvattenstopp

Vattenlås, lukt- och bakvattenstopp

Vattenlås med mekaniskt lukt- och bakvattenstopp.

Art.nr. 220VLB12

Vattenlås, avstängningsbart

Vattenlås, avstängningsbart

Avstängningsbart med nyckel. Vid kombination med tillbehör krävs en påbyggnadsdel.

Art.nr. 220VA2

Rutgaller, R50

Rutgaller, R50

Rutgaller med belastningsklass R50.

  • Maxlast: 5000 kg

Art.nr. Z-GALLER-R50

Rutgaller, M125

Rutgaller, M125

Rutgaller med belastningsklass M125

  • Maxlast: 12500kg

Art.nr. Z-GALLER-M125

Spaltlock, M125

Spaltlock, M125

Spaltlock med belastningsklass M125.

  • Maxlast: 12500 kg

Art.nr. Z-SPALTLOCK-M125

Silkorg, 1,2 liter

Silkorg, 1,2 liter

  • Volym: 1,2 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK32

Silkorg, 2,7 liter

Silkorg, 2,7 liter

Silkorgen passar i spygatt och i brunn med påbyggnadsdel.

  • Volym: 2,7 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK41

Sandfång, 0,9 liter

Sandfång, 0,9 liter

  • Volym: 0,9 l
  • Kapacitet: 1,5 l/s

Art.nr. 220SF61

Sandfång, 1,5 liter

Sandfång, 1,5 liter

Sandfånget passar i brunnar med påbyggnadsdel eller i spygattutförande.

  • Volym: 1,5 l
  • Kapacitet: 1,5 l/s


Art.nr. 220SF41

Lyftkrok

Lyftkrok

Praktisk och ergonomisk lyftkrok för säker hantering av galler och silplåtar. Ger stabilt grepp och minskar skaderisken vid lyft. Perfekt för underhåll och installation.

Art.nr. 1LK1

Nyckel till vattenlås

Nyckel till vattenlås

Nyckel för låsning av Vattenlås 220VA2.

Art.nr. 1NV1

Påbyggnadsdel

Påbyggnadsdel

Påbyggnadsdel, ger plats för extra stora tillbehör. Ökar totalhöjden med 82 mm.

Art.nr. 1VPA220

Inloppsdel

Inloppsdel

Inloppsdel med anslutning Ø 50 mm. Ökar totalhöjden med 82 mm.

Art.nr. 1VIN220

Radontätning

Radontätning

Fabriksmonterad radon- och vattentätning.

Art.nr. 1VRT

Jordfläta

Jordfläta

Jordfläta för potentialutjämning. Anpassad för valfritt fästöra på golvbrunnar och rännor.

För mer info:
Monteringsanvisning för jordfläta

Art.nr. 1VJF

Spygatt

Spygatt

Golvbrunn utan inbyggt vattenlås. Ett vattenlås kan enkelt eftermonteras vid behov.

  • ​​​​​​Kapacitet: 6 liter/sek

Art.nr. 1VSU220

Ställben av gängstång

Ställben av gängstång

Ställben av M10 gängstång. Justering med vingmutter.

  • Höjd: 300 mm.
  • Fotens diameter: 100 mm.

Art.nr. 1SB30
