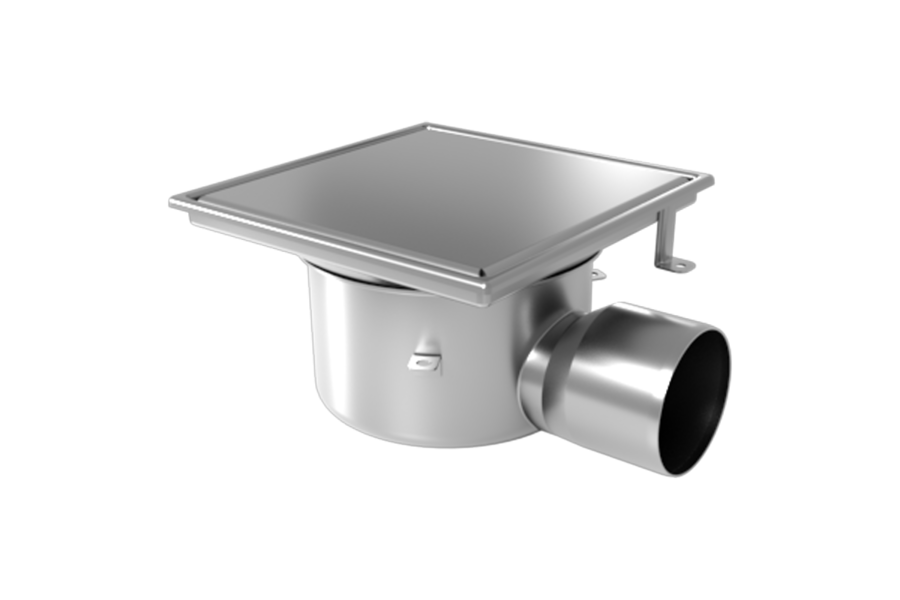

Gulvsluk FURO 105

Gulvsluk FURO 105

Fleksibel golvsluk Med mange bruksområder. Ideell for kjøkken, restaurantmiljøer og industrier med lettere belastninger. Finnes på lager for rask levering.
  • Rostfri golvsluk ideell for kjøkken, restaurantmiljøer og industrier med lettere belastninger.

  • Mål: 273 x 273 mm.

  • Laget av syrefast rustfritt stål, EN 1.4404 (SS 2348), for maksimal holdbarhet og korrosjonsmotstand uavhengig av installasjonsmiljø.

  • Konstruert for innstøping i betonggulv.

  • Tilpasset for flere vanlige gulvtyper og har 360° vridbare og vinkelstillbare utløp. Overdelene er vridbare 360°, vinkelstillbare og teleskopiske for enkel installasjon.

  • Urtakbart vannlås med håndtak for enkel rengjøring og vedlikehold.

  • Utstyrt med EPDM-gummitettinger i henhold til EN 681-1 type Wc for sikker og pålitelig tetning.

  • Forsynet med et rustfritt, halkbeskyttet rutsjrist for sikker bruk.

  • Finnes på lager for omgående levering.


Installasjon:

  • Leveres med dekning for å forhindre at betong trenger ned under støping.
  • Robuste festører for enkel forankring og høydejustering ovenfra.
  • Ved installasjon i massasjegulv følger det med utsparingslister for vedheftflenser.
  • L15 For arealer med lett kjøretrafikk, men ikke truck. Testet i.h.t. NS-EN 1253-1 med 10 kN belastning.

Utførelser

Flis F1

Flis F1

Gulvmateriale: Fliser på påstøp
Membran: Membran som skal limes mot rustfri flens
Membranfeste: 50 mm bred rustfrie klisterflens
Flis F3

Flis F3

Gulvmateriale: Fliser på påstøp
Membran: Gulv uten membran
Membranfeste: Ingen
Flis F4

Flis F4

Gulvmateriale: Fliser direkte på membran
Membran: Membran som sparkles/rulles ut og festes på slukets membranflens
Membranfeste: 50 mm bred rustfrie klisterflens
Flis F5

Flis F5

Gulvmateriale: Fliser direkte på membran
Membran: Membran som skal klemmes fast
Membranfeste: Klemflens
Epoxy-/Acrylgulv

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylgulv
Membran: Epoxy/Acryl
Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl
Gulvbelegg

Gulvbelegg

Gulvmateriale: Gulvbelegg 1,5-4 mm
Membran: Gulvbelegg
Membranfeste: FURO klemramme
Gulvbelegg tilpasset til trebjelkelag

Gulvbelegg tilpasset til trebjelkelag

Gulvmateriale: Gulvbelegg 1,5-4 mm
Membran: Gulvbelegg
Membranfeste: FURO klemramme
Stålslipt betonggulv

Stålslipt betonggulv

Gulvmateriale: Betong
Membran: Gulv uten membran
Membranfeste: Ingen

Mål for gulvsluk FURO 105


Byggemål for gulvsluk FURO 105:

S1: 420 mm

F1: 340 mm

Brønner og renner har alltid et tilkoblingsrør og et vannløp/V.L. å forholde seg til. Vannløpet måles alltid i rørets såkalte bunnlinje.

For å gjøre produktvalget enklere, oppgir vi totalhøyden (H) på våre brønner og renner. Totalhøyden er avstanden fra ferdig gulvoverflate ned til der vannet forlater produktet. Ved bunnutløp er målepunktet der muffen begynner.

Totalhøyden (H) består alltid av overdelens dybde (D) + utløpsdelen på produktet. Økes overdelens dybde, øker også totalhøyden, noe som påvirker produktets vannløp.


Mål for FURO 105:
Overdelsdybde (D) for ulike gulvtyper:

  • Epoxy-/Acrylgulv: 41 mm
  • Gulvbelegg: 31 mm
  • Fliser K3: 41 mm

  • Stålslipt betonggulv: 41 mm

  • Fliser K4, K5: 22 mm


Totalhøyden (H) blir da følgende:

  • Epoxy-/Acrylgulv: 173 mm
  • Gulvbelegg: 163 mm
  • Fliser K3: 173 mm
  • Stålslipt betonggulv: 173 mm
  • Fliser K4, K5: 161 mm
  • Gulvbelegg på trebjelkelag: 163 mm


Velges en påbyggingsdel eller innløpsdel, øker totalhøyden (H) med 82 mm.


Fall mot utløp:
Fallet er tilpasset etter produkt og gulvtype.

S 75

Sideutløp Ø75 mm

Kapasitet 4,3 l/s

S 110

Sideutløp Ø110 mm

Kapasitet 5,1 l/s

B 75

Bunnutløp Ø75 mm

Kapasitet 4,4 l/s

B 110

Bunnutløp Ø110 mm

Kapasitet 4,7 l/s

Vannlås

Vannlås

Art.nr. 220VH12

Vannlås med mekanisk luktstopp

Vannlås med mekanisk luktstopp

Art.nr. 220VL12

Vannlås, lukt- og tilbakestrømsstopp

Vannlås, lukt- og tilbakestrømsstopp

Vannlås med mekanisk lukt- og tilbakestrømsstopp

Art.nr. 220VLB12

Vannlås, med avstengningsfunksjon

Vannlås, med avstengningsfunksjon

Art.nr. 220VA2

Silplate, L15

Silplate, L15

Robust og lettstelt silplate.

  • Belastningsklasse: L15.

Art.nr. Z-1SILR27271

Halkbeskyttet rutegitter, L15

Halkbeskyttet rutegitter, L15

Halkbeskyttet rustfritt rutegitter med belastningsklasse L15.
Inkludert som standard.

Art.nr. Z-1GFL2727

Løftekrok

Løftekrok

Løftekrok for rister og silplater.

Art.nr. 1LK1

Silkurv, 2,7 liter

Silkurv, 2,7 liter

Silkurven passer i spygatt og i sluk med påbyggingsdel.

  • Volum: 2,7 liter
  • Kapacitet: 4,0 liter/sek

Art.nr. 220SK41

Silkurv, 1,2 liter

Silkurv, 1,2 liter

  • Volum: 1,2 liter
  • Kapasitet: 4,0 liter/sek

Art.nr. 220SK32

Sandfang, 1,5 liter

Sandfang, 1,5 liter

Sandfanget passer i brønner med påbyggingsdel eller i spygatutforming.

  • Volum: 1,5 liter.
  • Kapasitet: 1,5 liter/sekund.

Art.nr. 220SF41

Sandfang, 0,9 liter

Sandfang, 0,9 liter

  • Volum: 0,9 liter.
  • Kapasitet: 1,5 liter/sekund.

Art.nr. 220SF61

Nøkkel for vannlås

Nøkkel for vannlås

Nøkkel for låsing av Vannlås 220VA2.

Art.nr. 1NV1

Forhøyningsring

Forhøyningsring

Forhøyningsring for gulvtype flis K1 med en høyde på 25 mm.

Art.nr. 220FR12

Inngangsdel

Inngangsdel

Innløpsdel med innløp Ø 50 mm. Øker totalhøyden med 82 mm.

Art.nr. 1VIN220

Jordingskabel

Jordingskabel

Fabrikksmontert jordingskabel for potensialutjevning.

Art.nr. 1VJF

Fast brunnsgitter

Fast brunnsgitter

Gitter som er festet med skruer for økt sikkerhet.

Art.nr. 1VFG-GL

Radonsperre

Radonsperre

Fabrikksmontert radon- og fukttetting.

Art.nr. 1VRT

Påbyggingsdel

Påbyggingsdel

Påbyggingsdel, gir plass for ekstra store tilbehør. Øker totalhøyden med 82 mm.

Art.nr. 1VPA220

Spygatt

Spygatt

Gulvsluk uten innebygd vannlås. Et vannlås kan enkelt ettermonteres ved behov.

  • Kapasitet: 6 liter/sek

Art.nr. 1VSU220

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät for plastbelegg. Brukes under belegget ved montering av klemram.

Art.nr. 1AQUAT40

Monteringsstag, gjengestång

Monteringsstag, gjengestång

Enkel justering ovenfra.

  • Høyde 300 mm.
  • Fotens diameter = 100 mm.

Art.nr. 1SB30
