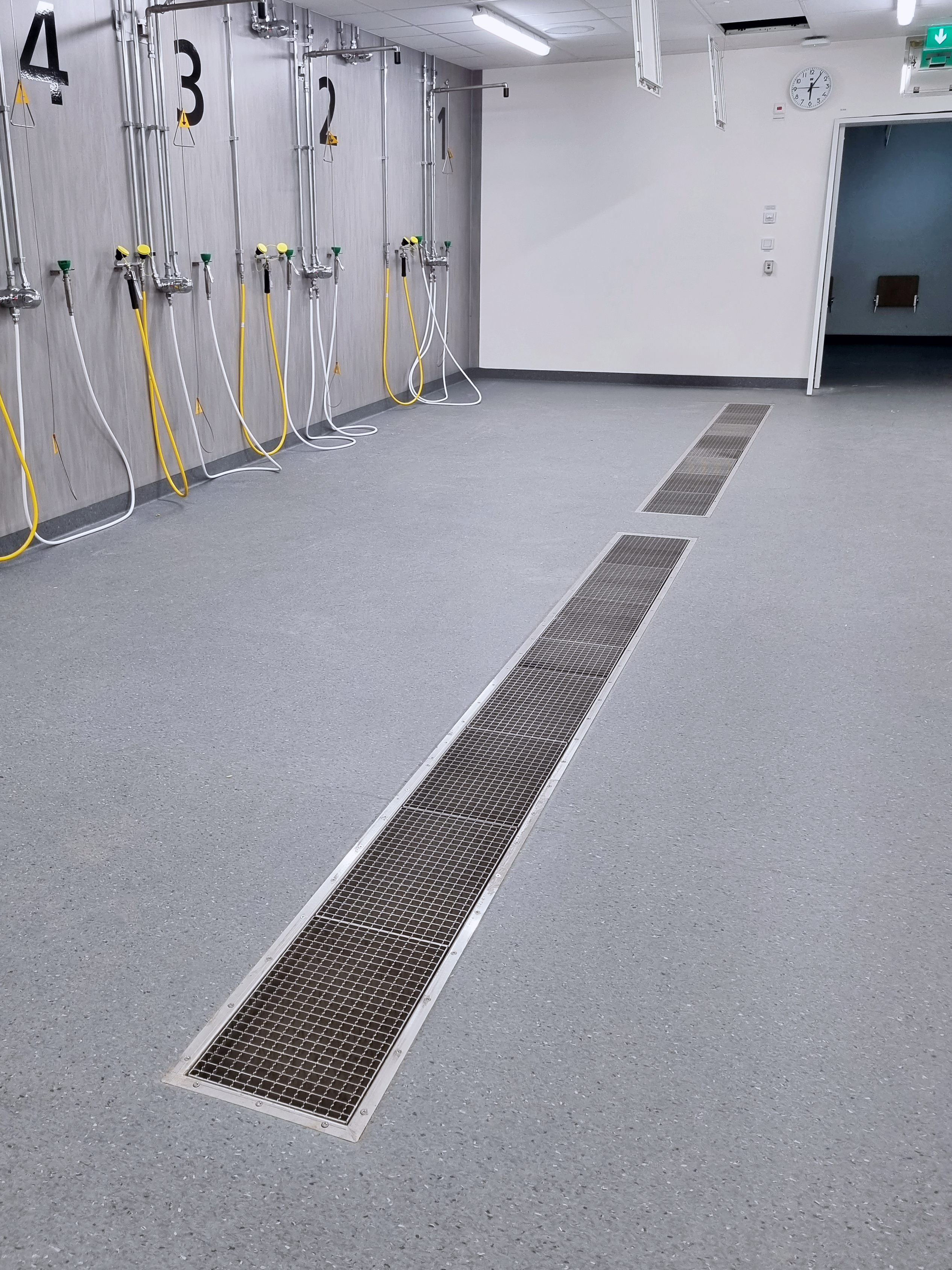

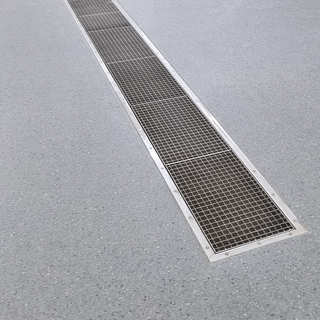

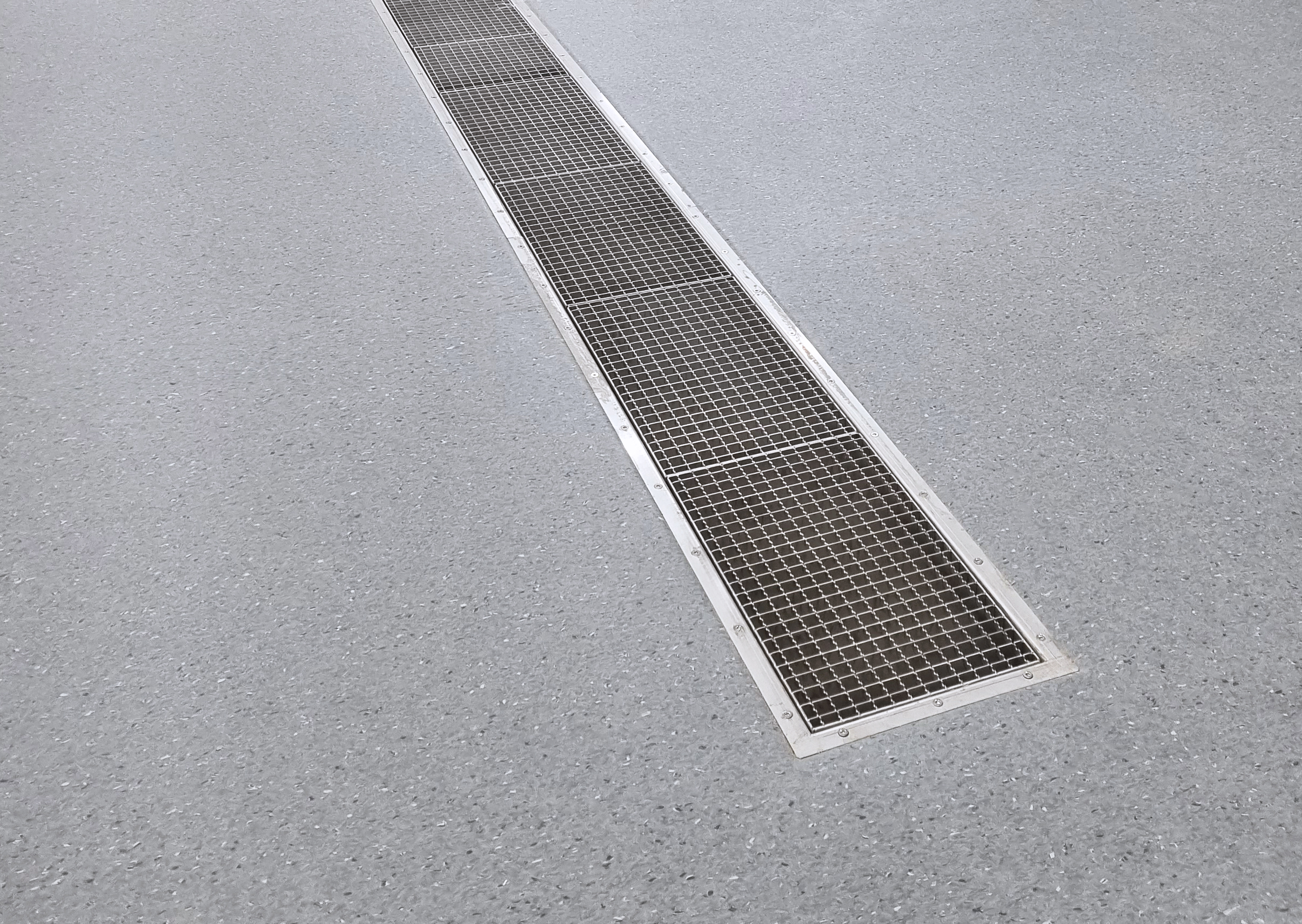

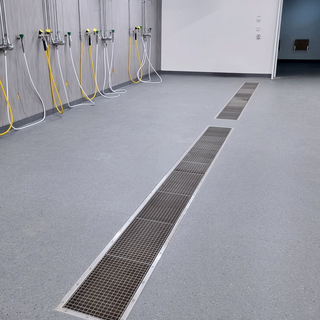

Gulvrenne, bredde 300 mm FURO 117

Robust gulvrenne i rustfritt stål, tilpasset kjøkken, restaurant og industri med lettere belastninger.

Gulvrennen er ideell for kjøkken, restauranter og industrier med lettere belastninger.
Konstruert med V-formet bunn for å lette selvrens og sikre effektiv vanndrenering med redusert risiko for blokkeringer.
Produsert i rustfritt stål EN 1.4301 (SS 2333) eller syrefast rustfritt EN 1.4404 (SS 2348) for lang holdbarhet og økt korrosjonsbestandighet i fuktige eller aggressive miljøer.
Rennetoppene kan roteres 360°, vinkeljusteres og er teleskopiske, tilpasset for flislagte gulv, støpeasfaltgulv, vinylgulv og polert betonggulv.
Leveres med uttakbar vannlås med håndtak for enkel vedlikehold.
EPDM-gummipakninger i henhold til standard EN 681-1 type Wc, som sikrer høy kvalitet og holdbar tetning.
Rustfri, sklisikker ristenett i seksjoner med en maksimal vekt på 6 kg per del, noe som gjør dem lette å håndtere.

Variabel lengde:

600-3000 mm (100 mm intervaller) for vinylgulv, K4 og K5 flislagte gulv.
600-20000 mm (100 mm intervaller) for andre gulvtyper.
Standard bredde 300 mm.

Installasjon:

Leveres med dekke for å forhindre at betong renner ned i rennen under støping.
Utstyrt med solide festører for sikker forankring i gulvdekke.
For støpeasfaltgulv er avstandslister inkludert på vedheftingsflensene.
Justerbare ben muliggjør enkel høydejustering ovenfra (se installasjonstilbehør).

L15 For arealer med lett kjøretrafikk, men ikke truck. Testet i.h.t. NS-EN 1253-1 med 10 kN belastning.

Utførelser

Variabel lengde:

Lengde (min-maks) 500–20000 mm, i 100 mm intervall.
Maksimal lengde på 3000 mm gjelder for Flis K4, K5 og Gulvbelegg.
Fast bredde: 300 mm.

Variabelt dybde:

100 mm, et godt valg opp til 6000 mm.
150 mm, anbefales for lengder 6000–20000 mm.

Utloppsplassering:
Standard er midtplassert utløp, men det er mulig å velge plassering.

Angi c/c fra venstre.

*For gulvtype Flis K4 og K5 avviker dybdemålene fra ovenstående. For mer informasjon, se avsnittet: "Vannløp, totalhøyde, overdelens dybde og fall mot utløp"

Flis F3

Gulvmateriale: Fliser på påstøp

Membran: Gulv uten membran

Membranfeste: Ingen

Flis F4

Gulvmateriale: Fliser direkte på membran

Membran: Membran som sparkles/rulles ut og festes på slukets membranflens

Membranfeste: 50 mm bred rustfrie klisterflens

Flis F5

Gulvmateriale: Fliser direkte på membran

Membran: Membran som skal klemmes fast

Membranfeste: Klemflens

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylgulv

Membran: Epoxy/Acryl

Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl

Gulvbelegg

Gulvmateriale: Gulvbelegg 1,5-4 mm

Membran: Gulvbelegg

Membranfeste: FURO klemramme

Gulvbelegg tilpasset til trebjelkelag

Gulvmateriale: Gulvbelegg 1,5-4 mm

Membran: Gulvbelegg

Membranfeste: FURO klemramme

Stålslipt betonggulv

Gulvmateriale: Betong

Membran: Gulv uten membran

Membranfeste: Ingen

Mål for gulvrenne FURO 117

*Produktet har fall mot utløp.

For mer informasjon, se avsnittet:
"Vannløp, totalhøyde, overdelens dybde og fall mot utløp"

Byggemål for gulvrenne FURO 117:

S_1: = 450 mm
F₁= 410 mm

Brønner og renner har alltid et tilkoblingsrør og et vannløp/V.L. å forholde seg til. Vannløpet måles alltid i rørets såkalte bunnlinje.

For å gjøre produktvalget enklere, oppgir vi totalhøyden (H) på våre brønner og renner. Totalhøyden er avstanden fra ferdig gulvoverflate ned til der vannet forlater produktet. Ved bunnutløp er målepunktet der muffen begynner.

Totalhøyden (H) består alltid av overdelens dybde (D) + utløpsdelen på produktet. Økes overdelens dybde, øker også totalhøyden, noe som påvirker produktets vannløp.

Mål for FURO 117:

Overdelens dybde (D) kan velges mellom 100 og 150 mm (100 mm er standard for lengder opp til 6000 mm).
For gulvtypene klinkers K4 og K5 varierer overdelens dybde (D) mellom 80 og 130 mm (80 mm er standard for lengder opp til 3000 mm).
Dermed varierer totalhøyden (H) på FURO 117 mellom 232 og 282 mm (232 mm er standard for lengder opp til 6000 mm).
Hvis en påbyggingsdel eller inloppsdel velges, øker totalhøyden (H) med 82 mm.

Fall mot utløp:

Produktens fall mot utløpet varierer avhengig av lengde og valgt overdelsdybde. Ved standardutførelse med midtplassert utløp gjelder:

For lengder opptil 6000 mm og anbefalt dybde på 100 mm, blir fall mot utløpet minst 1 %.
For lengder mellom 6000 – 20 000 mm og anbefalt dybde på 150 mm, blir fall mot utløpet minst 1 %.

Ved andre behov enn ovenstående anbefalinger påvirkes fallet.

S 75

Sideutløp Ø75 mm

Kapasitet 4,8 l/s

S 110

Sideutløp Ø110 mm

Kapasitet 4,8 l/s

B 75

Bunnutløp Ø75 mm

Kapasitet 4,8 l/s

B 110

Bunnutløp Ø110 mm

Kapasitet 6 l/s

Vannlås

Art.nr. 220VH12

Vannlås med mekanisk luktstopp

Art.nr. 220VL12

Vannlås, lukt- og tilbakestrømsstopp

Vannlås med mekanisk lukt- og tilbakestrømsstopp

Art.nr. 220VLB12

Vannlås, med avstengningsfunksjon

Art.nr. 220VA2

Sklisikkert rutegitter, L15

Sklisikkert rutegittermed belastningsklasse L15

Makslast: 1500 kg

Art.nr. Z-GALLER-L15

Silkurv, 1,2 liter

Volum: 1,2 l
Kapasitet: 4,0 l/s

Art.nr. 220SK32

Silkurv, 2,7 liter

Silkurven passer i spygatt og i sluk med påbyggingsdel.

Volum: 2,7 l
Kapacitet: 4,0 l/s

Art.nr. 220SK41

Sandfang, 0,9 liter

Volum: 0,9 l
Kapasitet: 1,5 l/s

Art.nr. 220SF61

Sandfang, 1,5 liter

Sandfanget passer i brønner med påbyggingsdel eller i spygatutforming.

Volum: 1,5 l
Kapasitet: 1,5 l/s

Art.nr. 220SF41

Løftekrok

Praktisk og ergonomisk løftekrok for sikker håndtering av rister og silplater. Gir et stabilt grep og reduserer risikoen for skader ved løft. Perfekt for vedlikehold og installasjon.

Art.nr. 1LK1

Nøkkel for vannlås

Nøkkel for låsing av Vannlås 220VA2.

Art.nr. 1NV1

Påbyggingsdel

Påbyggingsdel, gir plass for ekstra store tilbehør. Øker totalhøyden med 82 mm.

Art.nr. 1VPA220

Inngangsdel

Innløpsdel med innløp Ø 50 mm. Øker totalhøyden med 82 mm.

Art.nr. 1VIN220

Radonsperre

Fabrikksmontert radon- og fukttetting.

Art.nr. 1VRT

Jordflette

Jordflette for potensialutjevning. Tilpasset for valgfritt festepunkt på sluk og renner.

For mer informasjon:
Monteringsanvisning for jordflette

Art.nr. 1VJF

Spygatt

Gulvsluk uten innebygd vannlås. Et vannlås kan enkelt ettermonteres ved behov.

Kapasitet: 6 liter/sek

Art.nr. 1VSU220

Monteringsstag, gjengestång

Enkel justering ovenfra.

Høyde 300 mm.
Fotens diameter = 100 mm.

Art.nr. 1SB30

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät for plastbelegg. Brukes under belegget ved montering av klemram.

Art.nr. 1AQUAT40

Dokumentasjon

Monteringsanvisning FURO 117

Teknisk oversikt

Monteringsanvisning for jordflette
