Gulvsluk FURO 006

Liten rustfri gulvsluk, ideell for våtrom i offentlige miljøer som dusjer og garderober. På lager for rask levering.

Sluket er ideelt for våtrom i offentlige miljøer som dusjer og garderober. Tilpasset for ulike dekker og byggeteknikker.
Utformet for innstøping i betonggulv og montering i trebjelkelag.
Laget av rustfritt stål EN 1.4301 (SS 2333), som sikrer holdbarhet og lang levetid.
Siloverdeler tilpasset flisgulv, belegg og plastmatte, med vinklingsbare og 20 mm teleskopisk justerbare funksjoner.
Leveres med silen "Swirl". Flere alternativer er tilgjengelige som tilbehør. For gulvtypen matte er silen festet med tre skruer.
Uttakbar vannlås med håndtak, noe som forenkler rengjøring og vedlikehold.
Utstyrt med EPDM-gummipakninger i henhold til EN 681-1 type Wc, for sikker og tett installasjon.
Finnes på lager for umiddelbar levering.

Installasjon:

Underdelen leveres tildekket for å forhindre at betong renner ned under støping.
Kraftige festører muliggjør enkel høydejustering ovenfra.

K3 For arealer uten kjøretrafikk. Testet i.h.t. NS-EN 1253-1med 2 kN belastning.
L15 For arealer med lett kjøretrafikk, men ikke truck. Testet i.h.t. NS-EN 1253-1 med 10 kN belastning.

FURO 006 er sertifisert PS nr 3219 og oppfyller kravene i NS-EN 1253-1, europanormen for gulvsluk.

Gulvsluket leveres som standard komplett med vannlås og ristoverdel for den gulvtypen som benyttes.
Gulvbrønnsdelen og ristoverdelen kan også bestilles hver for seg. Det er en fordel når beslutningen om gulvtype tas senere i byggeprosessen. Med brønnsdelen montert kan den komplitteres med den ristoverdelen som passer valgt gulvtype.

Utførelser

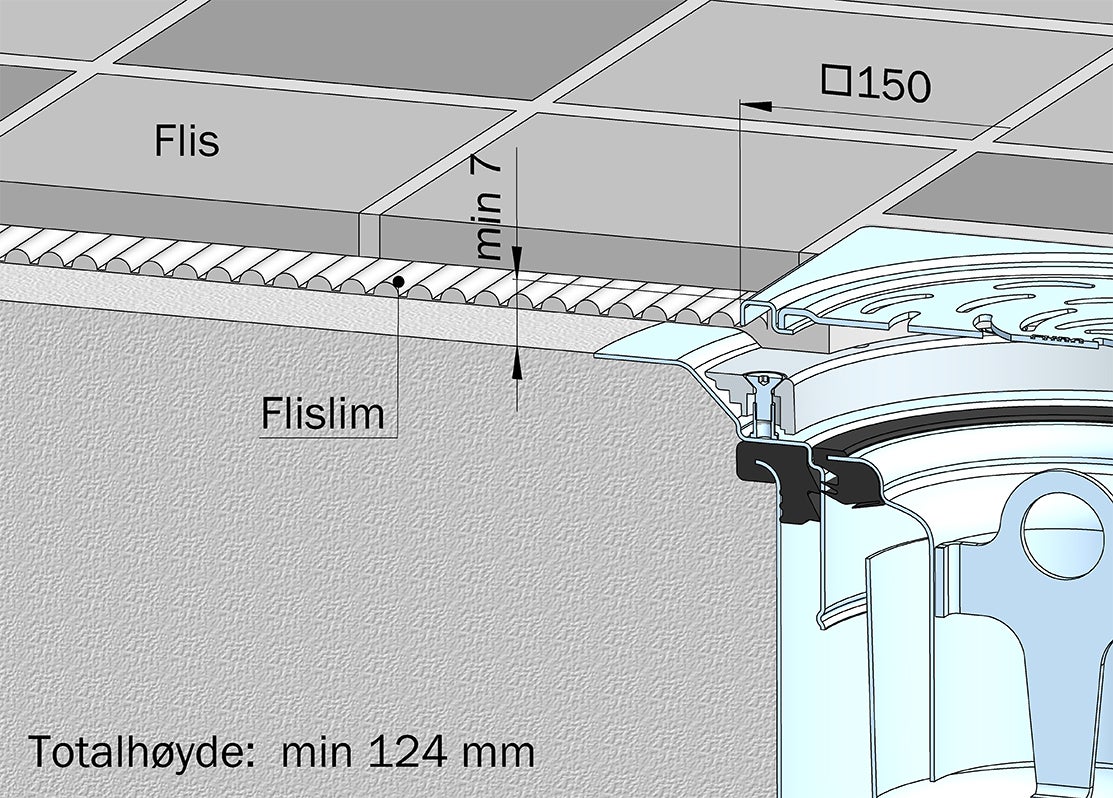

Flis F3

Gulvmateriale: Fliser på påstøp

Membran: Gulv uten membran

Membranfeste: Ingen

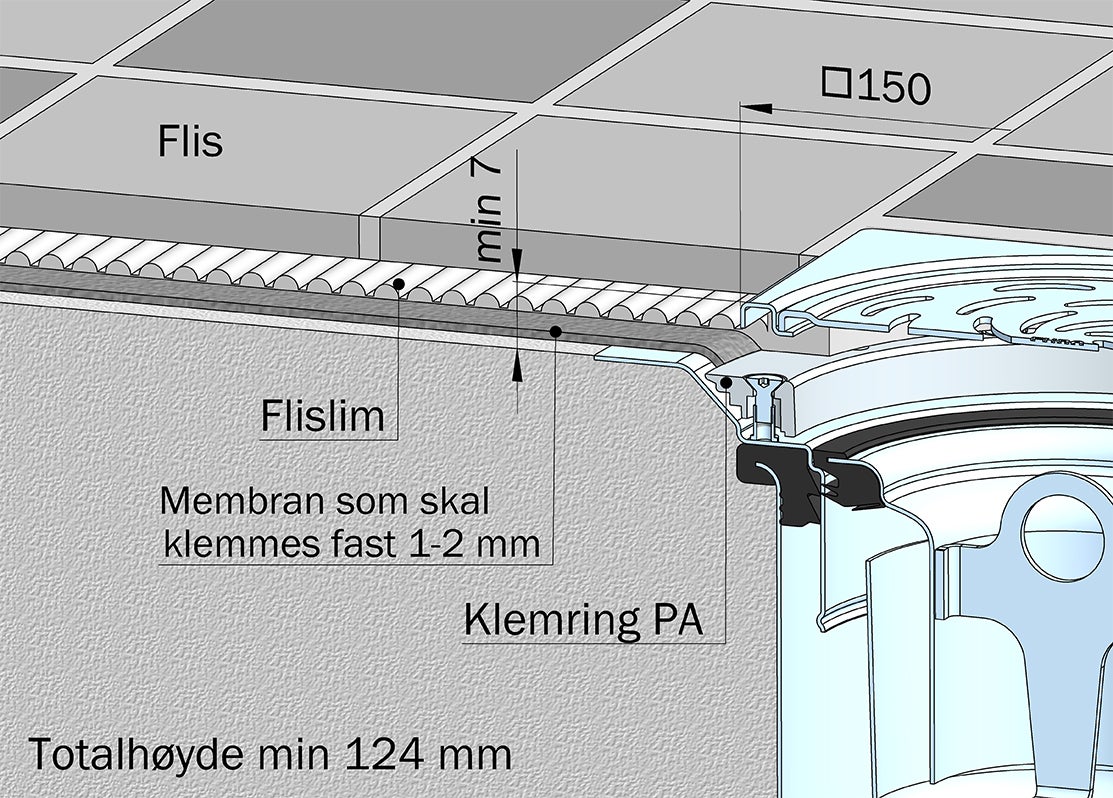

Flis F5

Gulvmateriale: Fliser direkte på membran

Membran: Membran som skal klemmes fast

Membranfeste: Klemflens

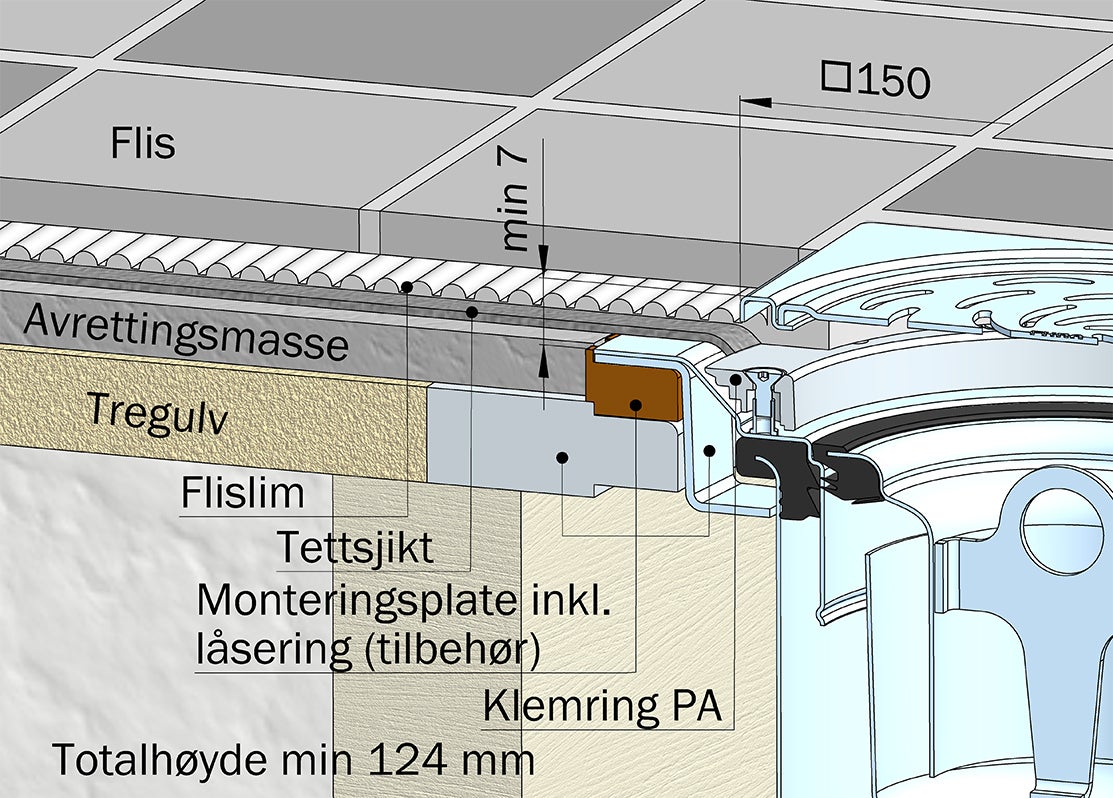

Flis F5 tilpasset til trebjelkelag

Gulvmateriale: Fliser direkte på membran

Membran: Membran som skal klemmes fast

Membranfeste: Klemflens

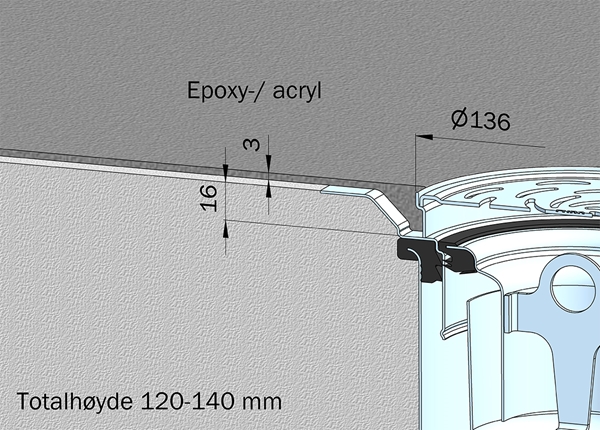

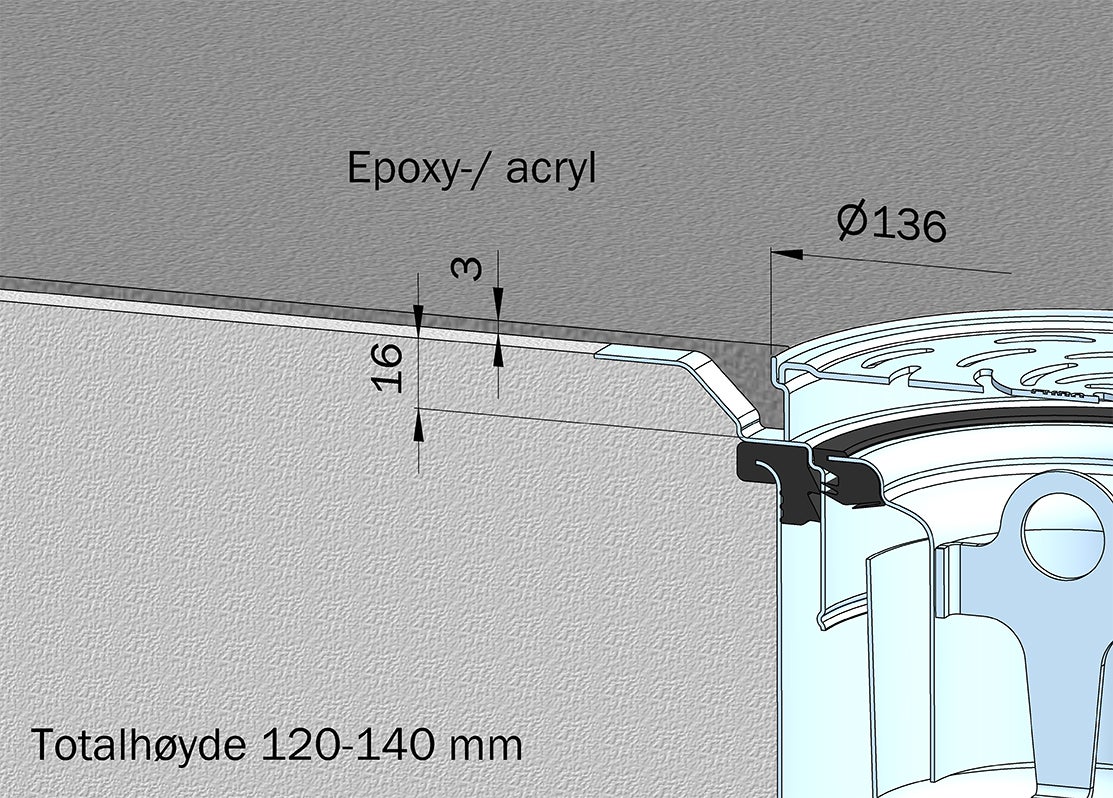

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylgulv

Membran: Epoxy/Acryl

Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl

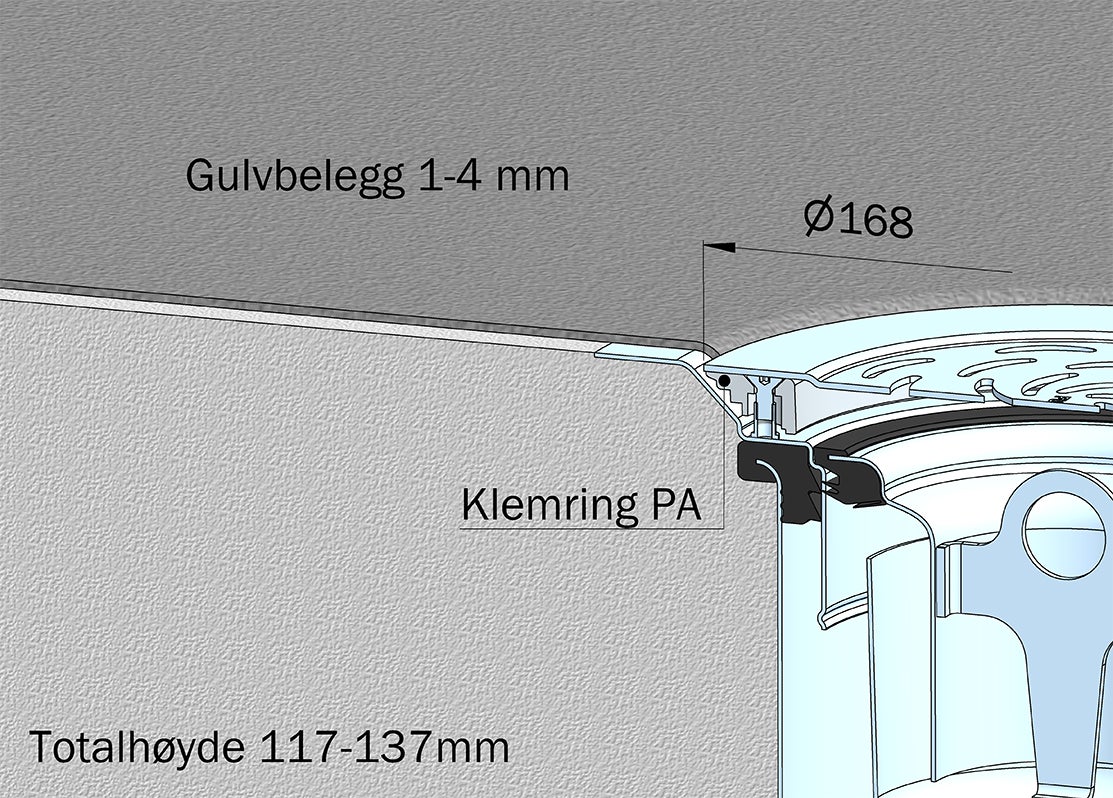

Gulvbelegg

Gulvmateriale: Gulvbelegg 1,5-4 mm

Membran: Gulvbelegg

Membranfeste: FURO klemramme

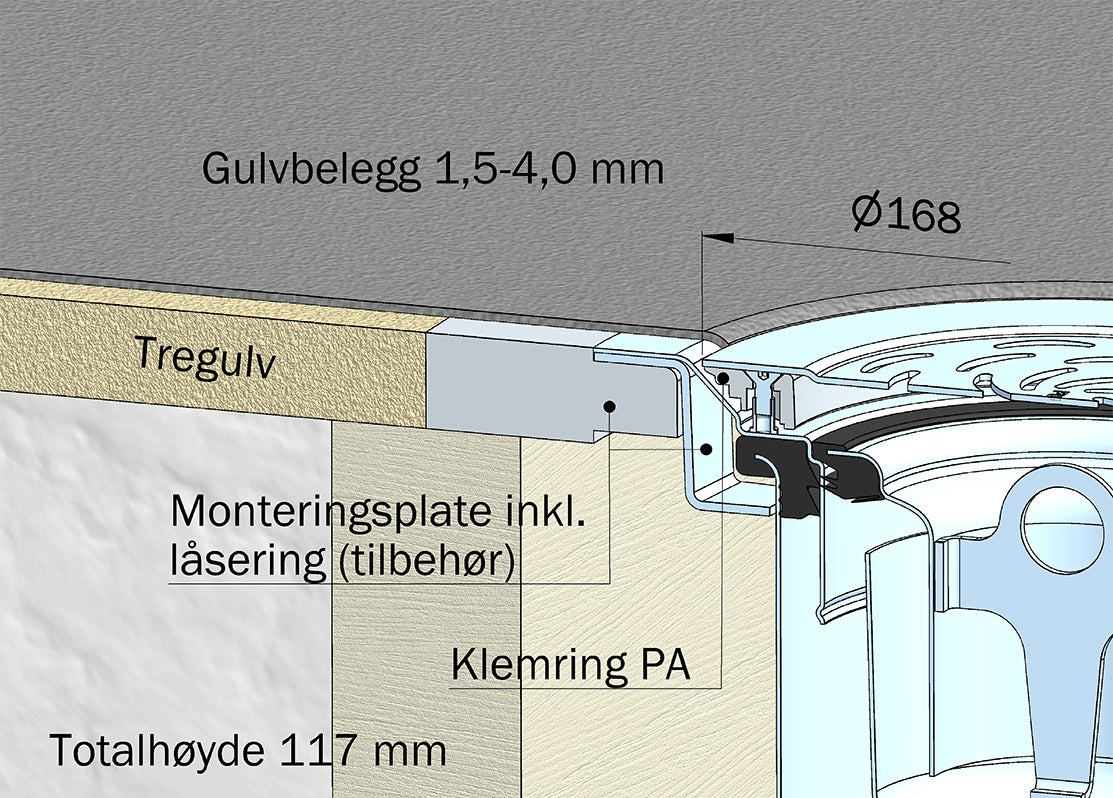

Gulvbelegg tilpasset til trebjelkelag

Gulvmateriale: Gulvbelegg 1,5-4 mm

Membran: Gulvbelegg

Membranfeste: FURO klemramme

Mål for gulvsluk FURO 006

For mer informasjon, se avsnittet:
"Vannløp, totalhøyde, overdelens dybde og fall mot utløp"

Byggemål for gulvsluk FURO 006:

S₁ = Ø 380 mm
F₁ = Ø 320 mm

Brønner og renner har alltid et tilkoblingsrør og et vannløp/V.L. å forholde seg til. Vannløpet måles alltid i rørets såkalte bunnlinje.

For å gjøre produktvalget enklere, oppgir vi totalhøyden (H) på våre brønner og renner. Totalhøyden er avstanden fra ferdig gulvoverflate ned til der vannet forlater produktet. Ved bunnutløp er målepunktet der muffen begynner.

Totalhøyden (H) består alltid av overdelens dybde (D) pluss utløpsdelen på produktet. Økes overdelens dybde, øker også totalhøyden, noe som påvirker produktets vannløp.

Mål for FURO 006:
Overdelens dybde (D) varierer avhengig av gulvtype. Nedenfor oppgis målene sammen med eventuelle merknader:

Epoxy-/Acrylgulv: 21–41* mm
Gulvbelegg: 18–38* mm
Flis K3: 25–45* mm
Flis K5: 18–38* mm – (D) måles til tettesjiktnivå
Gulvbelegg på trebjelkelag: 18 mm – (D) måles til tettesjiktnivå
Flis K5 på trebjelkelag: 18 mm – (D) måles til tettesjiktnivå

* Måleintervallet indikerer at overdelen er justerbar.

Totalhøyden (H) blir som følger:

Epoxy-/Acrylgulv: 120–140 mm
Gulvbelegg: 117–137 mm
Flis K3: 124–156 mm
Flis K5: 124–156 mm
Gulvbelegg på trebjelkelag: 117 mm
Flis K5 på trebjelkelag: 124 mm

Fall mot utløp:
Fallet er tilpasset produktet og gulvtypen.

S 75

Sideutløp Ø75 mm
Kapasitet 1,1 l/s

B 75

Bunnutløp Ø75 mm
Kapasitet 1,4 l/s

B 110

Bunnutløp Ø110 mm
Kapasitet 1,2 l/s

B 75 uten festehull

Bunnutløp Ø75 mm
Kapasitet 1,7 l/s

Vannlås

Vannlås som er inkludert som standard.
Kan ettermonteres.

Art.nr. 133VH22

Vannlås, mekanisk luktstopp

Vannlås med mekanisk luktstopp. Erstatter standardvannlås.
Kan ettermonteres.

Art.nr. 133VL12

Sil Swirl

Standardsil for FURO 006.
Belastningsklasse: K3.

Art.nr. 133S1K1

Sil Classic

Silen er inkludert som standard.
Belastningsklasse: K3.

Art.nr. 133SC1K1

Sil Classic, med urtag

Sil Classic med urtag Ø 40 mm.
Belastningsklasse: H1,5.

Art.nr. 133SCU1K1

Sil Classic, syrefast

Sil Classic laget av syrefast rustfritt stål EN 1.4404. Et passende valg for badeanlegg.

Belastningsklasse: L15.

Art.nr. 133SC1L2

Sil Swirl, plastmatte

Standardsil for FURO 006 for plastmatte.

Belastningsklasse: K3.

Art.nr. 133S2K1

Sil Classic, for plastmatte

Silen er inkludert som standard.
Belastningsklasse: K3.

Art.nr. 133SC3K1

Sil Classic med urtag, for plastmatte

Sil Classic for plastmatte med utsparing Ø 40 mm.
Belastningsklasse: H1,5.

Art.nr. 133SCU2K1

Sil Classic syrefast, for plastmatte

Sil Classic for plastmatte, laget av syrefast rustfritt stål EN 1.4404. Et passende valg for svømmeanlegg.
Belastningsklasse: L15.

Art.nr. 133SC2L2

Lokk

Lokk for brunn. Lokket er ikke gastett.
Belastningsklasse: L15

Art.nr. 133TL1L1

Løftekrok

Løftekrok for brønnrist.

Art.nr. 1LK2

Gassikkert innerlokk

Et lokk som tetter brønnen og erstatter vannlåset.

Art.nr. 133GIH2

Radonsperre

Fabrikksmontert radon- og fukttetting.

Art.nr. 1VRT

Jordingskabel

Fabrikksmontert jordingskabel for potensialutjevning.

Art.nr. 1VJF

Monteringsfeste, 200 mm

Monteringsfeste FUROFIX. Monteringsfestet gir enkel justering ovenfra.
Høyde: 200 mm.
Bruk gjerne installasjonsutstyr "Bits til monteringsfeste".

Art.nr. 1FUROFIX200

Bits til monteringsfeste

For enkel justering av monteringsfeste.

Art.nr. 1BITS15

Monteringsfeste, 300 mm

Monteringsfeste FUROFIX. Monteringsfestet gir enkel justering ovenfra.
Bruk gjerne installasjonsutstyr "Bits til feste".
Høyde: 300 mm.

Art.nr. 1FUROFIX300

Monteringsstag i plast

Monteringsstag som muliggjør enkel justering ovenfra.

Høyde: 300 mm
Fotens diameter: 100 mm.

Brukes sammen med installasjonsutstyr "Bits til monteringsstag plast".

Art.nr. 1SB40

Bits til monteringsstag plast

For enkel høydejustering av monteringsstag i plast.

Art.nr. 1BITS16

Tettingmiddel Aqua Tät

Tettingmiddel Aqua Tät for plastbelegg. Brukes under belegget ved montering av klemram.

Art.nr. 1AQUAT40

Skjæremal

Skjæremal for plastmatte og tetningsduk.

Art.nr. 133SM1

Monteringsplate for trebjelkelag

Monteringsplate for gulvsluk tilpasset tregulv.

Art.nr. 133MP1

Dokumentasjon

Monteringsanvisning FURO 006

Drift og vedlikehold

Omgående levering

Teknisk oversikt

Typegodkjenning brann EI60 FURO 006
