Gulvsluk FURO 140

Gulvsluk FURO 140

For industri etc. med tyngre belastninger.
  • Syrefast kvalitet EN 1.4404 (AISI 316L).
  • For innstøping i betonggulv.
  • Overdeler for flisgulv, epoxy/acrylgulv og stålslipt betonggulv.
  • Overdelen er teleskopisk justerbar og vribar 360° mot underdelen.
  • Uttagbar vannlås med håndtak.
  • EPDM-gummitetninger i.h.t. EN 681-1 type Wc.
  • Kjøresterkt rundt spaltelokk.
  • Installasjonshjelpemidler som inngår: Leveres tildekket for å forhindre at betong renner nedover sluket under støping. Sterke festeører for forankring i bjelkelaget. Disse tillater enkel høydejustering ovenfra. For epoxy-/acrylgulv er utsparingslist for flensen inkludert.
  • M125 For arealer med lastbil og trucktrafikk. Testet i.h.t. NS-EN 1253-1 med 85 kN belastning.

Utførelser

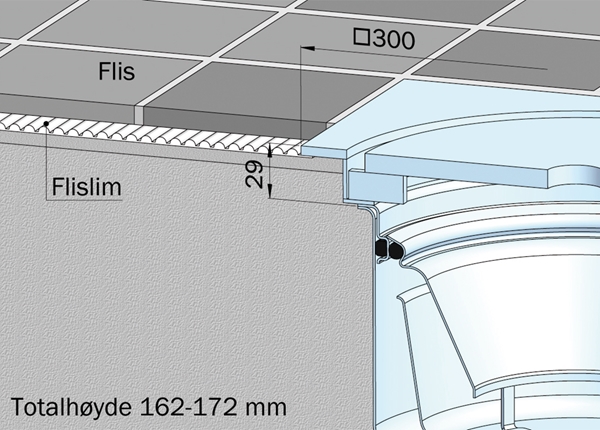

Flis F3

Flis F3

Gulvmateriale: Fliser på påstøp
Membran: Gulv uten membran
Membranfeste: Ingen

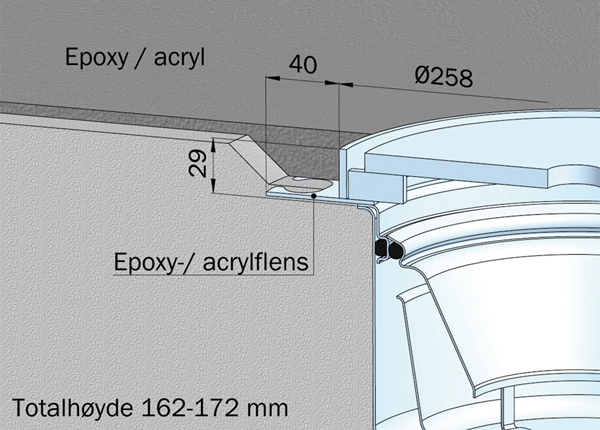

Epoxy-/Acrylgulv

Epoxy-/Acrylgulv

Gulvmateriale: Epoxy-/Acrylgulv
Membran: Epoxy/Acryl
Membranfeste: Vedheftningsflens med utsparing for epoxy/acryl

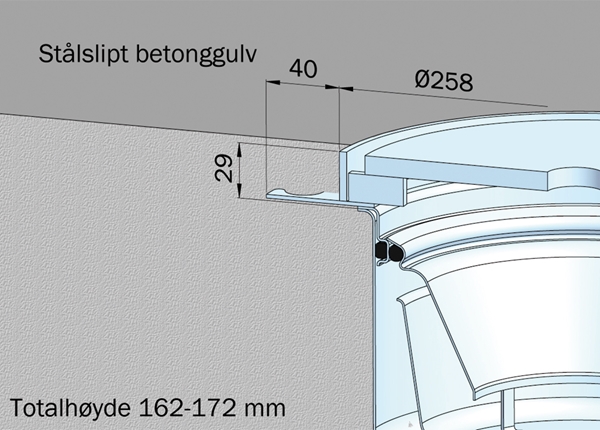

Stålslipt betonggulv

Stålslipt betonggulv

Gulvmateriale: Betong
Membran: Gulv uten membran
Membranfeste: Ingen

Mål for gulvsluk FURO 140


Byggemål for gulvsluk FURO 140:

S1: Ø 350 mm

F1: Ø 270 mm

Brønner og renner har alltid et tilkoblingsrør og et vannløp/V.L. å forholde seg til. Vannløpet måles alltid i rørets såkalte bunnlinje.

For å gjøre produktvalget enklere, oppgir vi totalhøyden (H) på våre brønner og renner. Totalhøyden er avstanden fra ferdig gulvoverflate ned til der vannet forlater produktet. Ved bunnutløp er målepunktet der muffen begynner.

Totalhøyden (H) består alltid av overdelens dybde (D) + utløpsdelen på produktet. Økes overdelens dybde, øker også totalhøyden, noe som påvirker produktets vannløp.

Mål for FURO 140:

Overdelsdybde (D) er 29 mm. Totalhøyden (H) blir da 161 mm.

Velger man en påbyggingsdel eller innløpsdel, øker totalhøyden (H) med 82 mm.


Fall mot utløp:
Fallet mot utløpet er tilpasset etter produkt og gulvtype.

S 75

Sideutløp Ø75 mm

Kapasitet 2,8 l/s

S 110

Sideutløp Ø110 mm

Kapasitet 2,8 l/s

B 75

Bunnutløp Ø75 mm

Kapasitet 2,9 l/s

B 110

Bunnutløp Ø110 mm

Kapasitet 2,9 l/s

Vannlås

Vannlås

Art.nr. 220VH12

Vannlås med mekanisk luktstopp

Vannlås med mekanisk luktstopp

Art.nr. 220VL12

Vannlås, lukt- og tilbakestrømsstopp

Vannlås, lukt- og tilbakestrømsstopp

Vannlås med mekanisk lukt- og tilbakestrømsstopp

Art.nr. 220VLB12

Vannlås, med avstengningsfunksjon

Vannlås, med avstengningsfunksjon

Art.nr. 220VA2

Spaltlokk, M125

Spaltlokk, M125

Robust og holdbart spaltlokk tilpasset tung trafikk.

  • Belastningsklasse: M125

Art.nr. Z-220SLM11

Løftekrok

Løftekrok

Løftekrok for rister og silplater.

Art.nr. 1LK1

Silkurv, 2,7 liter

Silkurv, 2,7 liter

Silkurven passer i spygatt og i sluk med påbyggingsdel.

  • Volum: 2,7 l
  • Kapacitet: 4,0 l/s

Art.nr. 220SK41

Silkurv, 1,2 liter

Silkurv, 1,2 liter

  • Volum: 1,2 l
  • Kapasitet: 4,0 l/s

Art.nr. 220SK32

Sandfang, 1,5 liter

Sandfang, 1,5 liter

Sandfanget passer i slukutførelse og brønner med påbyggingsdel.

  • Volum: 1,5 l
  • Kapasitet: 1,5 l/s

Art.nr. 220SF21

Sandfang, 2,4 liter

Sandfang, 2,4 liter

Sandfanget kan kun velges ved spygattutførelse.

  • Volum: 2,4 l
  • Kapasitet: 5 l/s

Art.nr. 220SF52

Sandfang, 0,9 liter

Sandfang, 0,9 liter

  • Volum: 0,9 l
  • Kapasitet: 1,5 l/s

Art.nr. 220SF61

Nøkkel for vannlås

Nøkkel for vannlås

Nøkkel for låsing av Vannlås 220VA2.

Art.nr. 1NV1

Inngangsdel

Inngangsdel

Innløpsdel med innløp Ø 50 mm. Øker totalhøyden med 82 mm.

Art.nr. 1VIN220

Variant med fastskrudd lokk

Variant med fastskrudd lokk

Art.nr. 1VF140

Jordingskabel

Jordingskabel

Fabrikksmontert jordingskabel for potensialutjevning.

Art.nr. 1VJF

Radonsperre

Radonsperre

Fabrikksmontert radon- og fukttetting.

Art.nr. 1VRT

Påbyggingsdel

Påbyggingsdel

Påbyggingsdel, gir plass for ekstra store tilbehør. Øker totalhøyden med 82 mm.

Art.nr. 1VPA220

Monteringsstag, gjengestång

Monteringsstag, gjengestång

Enkel justering ovenfra.

  • Høyde 300 mm.
  • Fotens diameter = 100 mm.

Art.nr. 1SB30
