Støpeasfaltsluk FURO 184

Støpeasfaltsluk i syrefast rustfritt stål, konstruert for effektiv drenering av terrasser, gårdsrom, parkeringsdekker og andre utsatte områder. Sluket er tilpasset for å tåle krevende miljøer med høy belastning og temperaturvariasjoner.
  • Tilpasset for utendørsdekker med fryserisiko – Perfekt for terrasser, garasjer og gårdsplasser med fryserisiko, der tradisjonelle gulvbrønner med vannlås ikke kan brukes. Ved nedbør fungerer brunnen som et takavløp, mens den ved installasjon under tak benyttes som en gulvbrønn uten vannlås.

  • Tettveggsanpasset konstruksjon – Utformet for bitumen tettesjikt med gjutasfalt som toppsjikt og slitesterkt lag. Leveres med en rund, 150 mm bred, perforert inklistringsflens som sikrer en tett og holdbar tilkobling. Bitumen tettesjiktet påføres ved å først legge et membranlag under flensen og deretter sveise det sammen med tettesjiktet som legges på toppen.

  • Fleksibel og enkel installasjon – Tilpasset for montering i betongdekker med forhullet Ø 132 mm. Den lange, kapbare utløpsrøret Ø 75 mm eliminerer behovet for skjøter i dekker og forenkler installasjonen.

  • Sikker silplate – Den skrudde silplaten gir en stabil og holdbar konstruksjon.

  • Høydejusterbar siloverdel – Leveres tilpasset for 20 mm tykt gjutasfaltskikt. Ved behov kan høyden justeres mellom 20–35 mm med installasjonsaccessoiret distansringer.

  • Høy kvalitet og lang levetid – Laget i syrefast rustfritt stål EN 1.4404 (SS 2348) for maksimal korrosjonsbestandighet og holdbarhet.

  • Rask levering – Produktet er på lager for umiddelbar levering.

  • Leveres med beskyttelseslokk Dette hindrer byggrester i å falle ned i utløpsrøret.

Teknisk spesifikasjon
Materiale: Syrefast rustfritt stål EN 1.4404 (SS 2348)
Mål (mm): Ø165
Vannlås: Nei
Utløp: Ø 75 eller Ø 110 mm, 500 mm langt kapbart utløpsrør
Inklistringsflens: 150 mm bred perforert flens

  • M125 For arealer med lastbil og trucktrafikk. Testet i.h.t. NS-EN 1253-1 med 85 kN belastning.

Støpeasfaltsluket er konstruert for montering i betongdekker med et forboret hull på Ø 132 mm. For installasjon i forbindelse med støping av betongplaten eller dekket anbefales tilleggsdetaljen festører for en stabil og sikker innfesting.


Utførelser

Støpeasfalt

Gulvmateriale: Støpeasfalt
Membran: Bitumen
Membranfeste: 150 mm bred perforert klisterflens

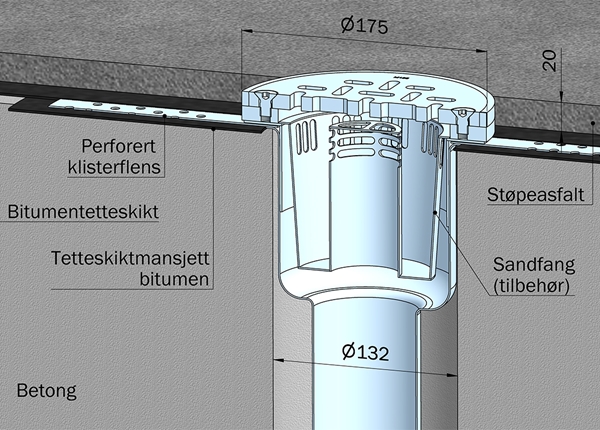

Mål for Gjutasfaltsbrunn FURO 184
*Installeringstilbehøret avstandsringer gir overdelen en justerbarhet på 20–35 mm.


Kapasitetsmåling FURO 184:
Kapasitetsmålingen av støpeasfaltsluket er utført i henhold til kravene for gulvbrunn uten vannlås og for takavløp i SS-EN1253-2.

Vattenpelare (mm) = Vannsøyle (mm)
Flöde (l/s) = Strømning (l/s)

B 75

Bunnutløp Ø75 mm

Kapasitet 2,8 l/s

B 110

Bunnutløp Ø110 mm

S 75

Sideutløp Ø75 mm

Silplåt M125 Maxlast 12500kg

Art.nr. Z-126SO92

Kupolsil

For områder med gress eller trær.

Art.nr. 126KS12

Sandfang, 5 dl

  • Volum: 5 dl
  • Kapasitet: 5,5 l/s

Art.nr. 126SF52

Elvarmesløyfe, 3 m

Elvarmesløyfe, 3 m

Forhindre isdannelse med en selvbegrensende elvarmesløyfe rundt utløpet.

  • Kabel: Leveres ferdigmontert med minst 3 meter elkabel (uten kontakt).
  • Effekt: 20W
  • Anslutning: Kobles til 230 V



For mer informasjon:
Produktinformasjon Elvarmesløyfe

Art.nr. 1VELS

Elvarmesløyfe, 4-12 m

Elvarmesløyfe, 4-12 m

Forhindre isdannelse med en selvbegrensende elvarmesløyfe rundt utløpet.

  • Kabel: Leveres ferdigmontert med 4-12 meter elkabel (uten kontakt).
  • Effekt: 20W
  • Anslutning: Kobles til 230 V



For mer informasjon:
Produktinformasjon Elvarmesløyfe

Art.nr. 1VELSL

Festører

Festører

Festører for feste i bjelkelaget i forbindelse med støping av betongplaten/bjelkelaget.

Art.nr. 1VMF

Forlenget utløpsrør Ø75

Forlenget utløpsrør Ø75

Utløpsrør Ø75 mm forlenget med 377 mm. Dette gir ekstra fleksibilitet ved installasjon og muliggjør tilkobling selv ved lengre avstand til avløpssystemet.

Art.nr. Z-FLUR-377-75

Forlenget utløpsrør Ø110

Forlenget utløpsrør Ø110

Utløpsrør Ø110 mm forlenget med 362 mm. Dette gir ekstra fleksibilitet ved installasjon og muliggjør tilkobling selv ved lengre avstand til avløpssystemet.

Art.nr. Z-FLUR-362-110

Distansringer

Sett med 6 distansringer som muliggjør justering av slukets overdel med 5–15 mm.

Art.nr. 1DS22

Monteringsstag, gjengestång

Enkel justering ovenfra.

  • Høyde 300 mm.
  • Fotens diameter = 100 mm.

Art.nr. 1SB30
